1С:Шина - обзор и возможности продукта. Примеры практического применения шины данных.

Этапы и процесс внедрения 1С:Шина

Выделим семь этапов внедрения шины данных:

1. Проектирование схемы работы сервиса
2. Выявление перечня участников процесса интеграции.
3. Разработка маршрутов и методов трансформации данных между системами.
4. Разработка кода для обработки и отправки сообщений, присвоение значений параметрам
5. Многоуровневое опытное тестирование системы.
6. Обучение пользователей.
7. Ввод в промышленную эксплуатацию.

Сроки и стоимость внедрения варьируются в зависимости от сложности инфраструктуры, состава передаваемых данных и других параметров.

• Шина как централизованный буфер транспорта данных и объединяющий компонент инфраструктуры, налаживающий информационные обмены. Предусмотрено единое окно управления потоками данных.
• Организация MDM-системы для ввода и редактирования нормативно-справочных данных.По итогам согласования данных происходит их транспортировка в связанные системы для дальнейшего использования в работе. Процессы обмена данными настраиваются раздельно, поэтому ими можно гибко управлять, а ошибка миграции одного объекта не повлечет остановку всего обмена.
• Обеспечение бесперебойной работы и синхронности данных при поэтапном внедрении учетной системы, когда часть пользователей продолжает работать в старой системе, а часть переходит в новую. 1С:Шина обеспечит видимость всех информационных потоков, порядок в данных, бесшовность перехода на новую систему и управляемость автоматизации.

В зависимости от бизнес-процессов предприятия, для внедрения 1С:Шины можно выбрать один из перечисленных вариантов или их комбинацию. Для внедрения и последующего администрирования процессов интеграции можно привлечь консультанта или задействовать штатного программиста. Важно, что архитектура предусматривает легкость масштабирования: включение в контур новой учетной системы не потребует больших трудозатрат.

Способы передачи данных между системами

1С:Шина поддерживает несколько способов передачи данных между системами. Расскажем подробнее о каждом из них:

1. Сервисы интеграции. Это механизм платформы 1С:Предприятие, позволяющий быстро и легко интегрировать системы 1С как между собой, так и с внешними решениями. Он не заменяет планы обмена, поскольку осуществляет только транспортировку сообщений, однако механизм планов обмена может быть источником данных для сообщений, отправляемых с помощью сервиса интеграции.
2. Стандарт JMS (Java Message Service) позволяет настроить интеграцию со сторонним брокером сообщений Apache ActiveMQ Artemis и компонентом SAP PI. Сторонняя система может подключиться к очередям и отправлять в них или забирать из них сообщения.
3. Протокол AMQP версии 1.0 служит для подключения к 1С:Шине внешних систем для отправки или получения сообщений, в том числе с использованием брокера RabbitMQ.
4. Собственные и сторонние HTTP-сервисы дают возможность использовать обмен в соответствии с имеющимся REST API. Разработка собственного HTTP-сервиса позволяет 1С:Шине обрабатывать входящие HTTP-запросы, поступающие от внешних систем.
5. Файловый обмен. Подключение к файловым хранилищам, сетевым и несетевым каталогам, FTP-ресурсам. При настройке можно указать параметры передачи и обработки.
6. Веб-сервисы (SOAP), позволяющие 1С:Шине обрабатывать SOAP-запросы, поступающие от внешних систем. Обращение к SOAP-сервису выполняется при помощи HTTP POST запроса по URL, а само SOAP сообщение передается в теле запроса. 1С:Шина предоставляет возможность вызывать внешний SOAP-сервис и удобно обрабатывать полученные ответы. Для описания сервиса используются WSDL-схемы.
7. JDBC (Java DataBase Connectivity) предоставляет прямой обмен с внешними СУБД (например, MS SQL Server, PostgreSQL). Возможно добавление JDBC-драйверов в сервер «1С:Шины».

Благодаря большому охвату способов реализации обмена Шину подходит для компаний с самой разнообразной архитектурой информационных систем. Особенно она востребована в холдингах и других крупных предприятиях с разветвленной сетью филиалов или подразделений.

Сценарии работы 1С:Шина

Рассмотрим для примера два сценария работы 1С:Шина при реализации разных способов обмена данными.

Обмен между системами на базе платформы 1С через Сервисы интеграции

1. Создайте новый проект, открыв панель управление сервером, выбрав пункт меню «Приложения» и перейдя по ссылке «+ Новое приложение».


_{Рис.1. Создание проекта}


2. Поставьте переключатель в позицию «Новый проект», укажите его название, версию и имя приложения. Пропишите путь, проставьте галочку «Режим разработки», выберите тип СУБД и нажмите кнопку «Создать».

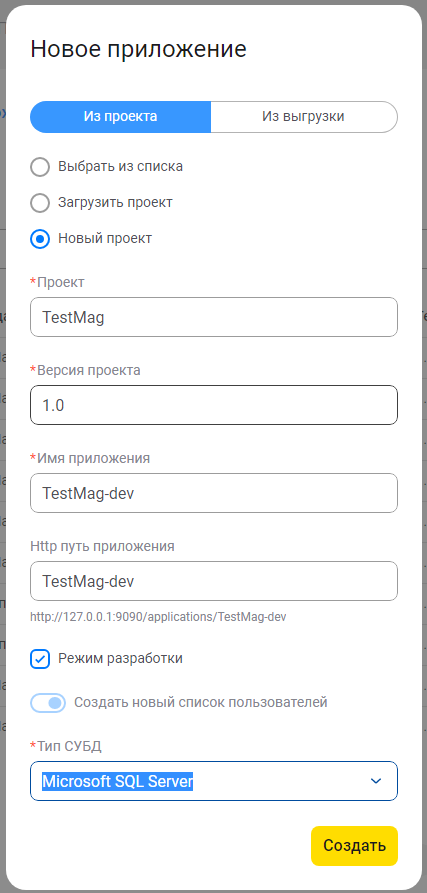

_{Рис.2. Настройки нового приложения}


3. Новое приложение отобразится в списке сначала со статусом «Создается», вскоре он автоматически изменится на «Работает».

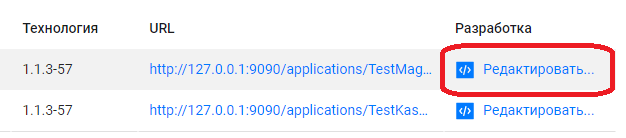

4. Откройте приложение в среде разработки, нажав кнопку «Редактировать» в списке приложений.

_{Рис.3. Запуск редактирования приложения}


5. На вкладке браузера введите пароль администратора, который был указан при установке сервера 1С:Шины, и нажмите «Войти». Откроется редактор среды разработки.

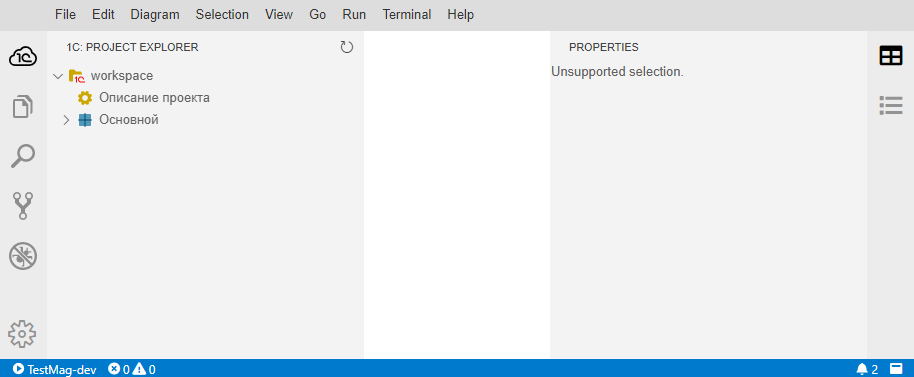

_{Рис.4. Редактор среды разработки}


6. Выберите подсистему «Основной». По нажатию правой кнопки мыши откроется меню, выберите «New», далее «Project Element». В открывшемся окне выберите вид добавляемого элемента проекта – «Процесс интеграции», укажите название и нажмите «Ввод». Откроется редактор для создания схемы нового процесса интеграции

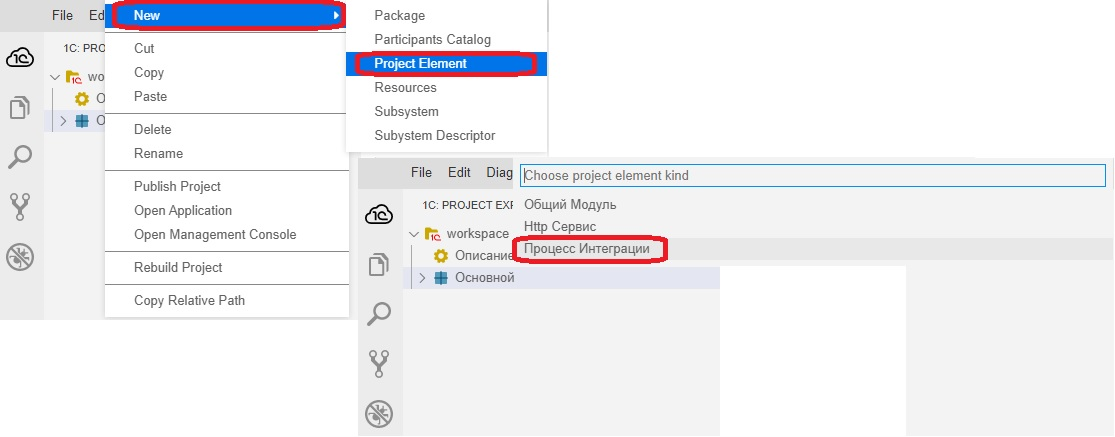

_{Рис.5. Создание процесса интеграции}


7. Рассмотрим пример с созданием двух элементов вида «ГруппаУчастников»: «ЦентральнаяБаза» и «Магазины», двух элементов вида «Канал1СИсточник» и «Канал1СНазначение». Задайте им имена и соедините, как на схеме.

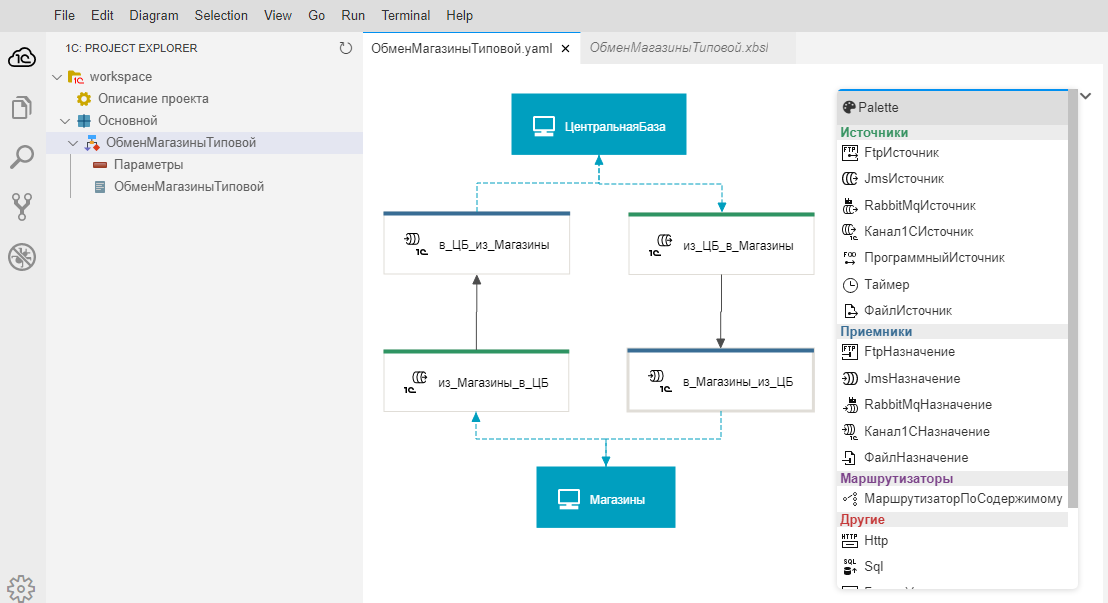

_{Рис.6. Пример схемы интеграции}


8. Опубликуйте схему интеграции, нажав клавишу F9. В левом углу строки состояния среды разработки появится статус публикации – если это «running», значит приложение обновлено и запущено.
9. В среде разработки нажмите правой кнопкой мыши на название приложения и в контекстном меню выберите пункт «Open Application».

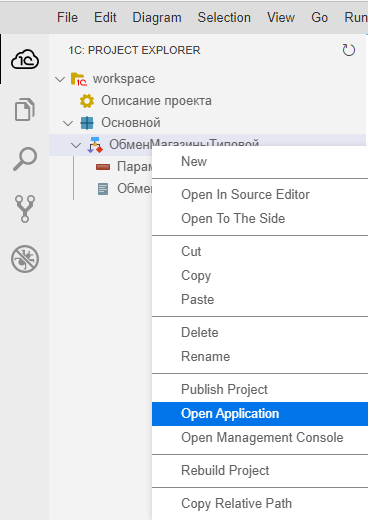

_{Рис.7. Открытие приложения}


10. Введите логин и пароль администратора, которые были заданы при установке сервера «1С:Шины». Откроется перечень процессов интеграции, добавленных в приложение. В адресной строке браузера отображается URL, который понадобится при дальнейшей настройке подключения информационных баз к «1С:Шине».

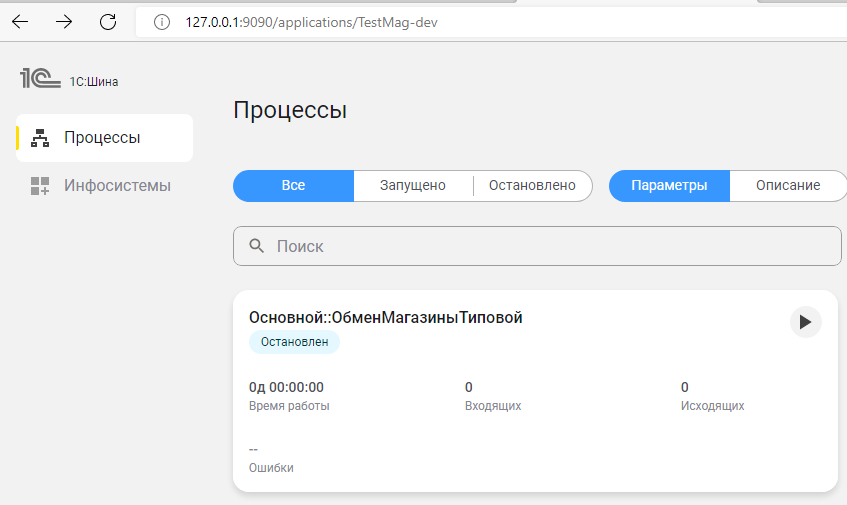

_{Рис.8. Список процессов}


11. Для добавления баз в приложении «1С:Шины» перейдите на вкладку «Инфосистемы» и нажмите «+Добавить систему».

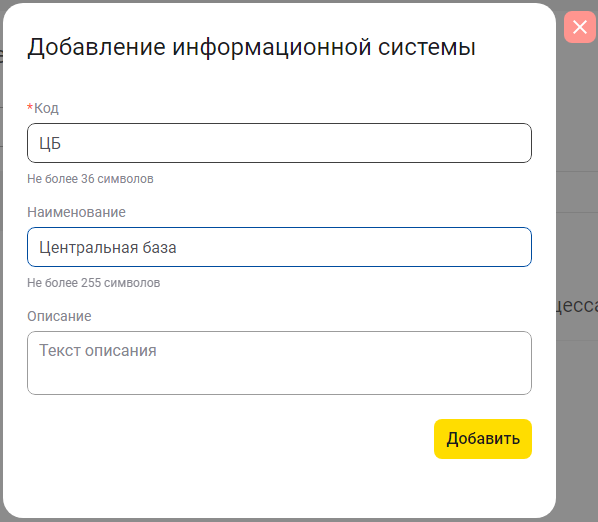

_{Рис.9. Добавление базы}


12. Идентификация получателя в «1С:Шине» осуществляется с использованием буквенно-цифрового префикса, который указывается в свойстве «Код» в процессе регистрации системы на сервере «1С:Шины». Проверить префикс базы можно на вкладке «Синхронизация данных»:

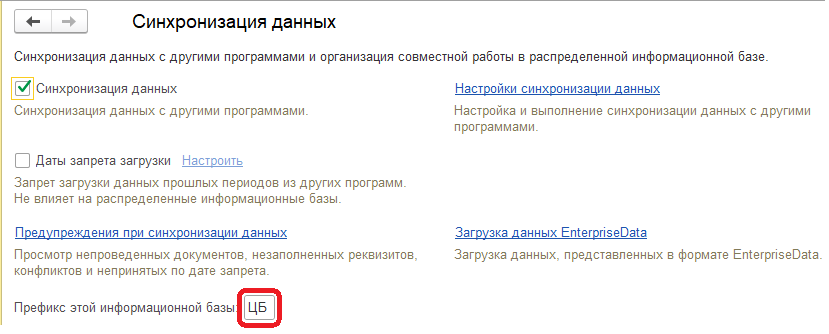

_{Рис.10. Префикс базы}


13. Чтобы получить ключ, который базы будут использовать при подключении к серверу «1С:Шины», выберите информационную систему и нажмите кнопку «Выдать ключ API».

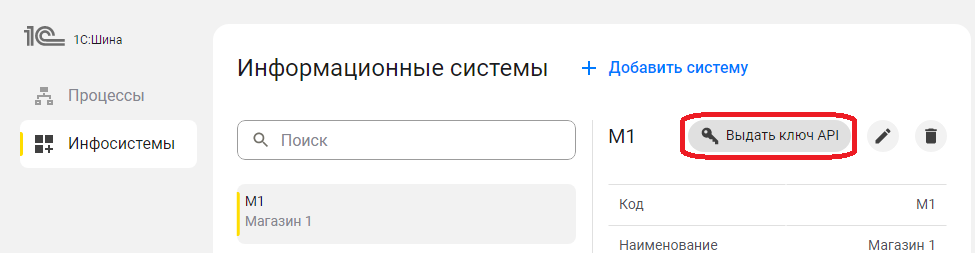

_{Рис.11. Выдача ключа API.}


14. Скопируйте и сохраните ID ключа и секрет клиента для дальнейшего подключения
15. Перейдите на вкладку «Процессы» и выберите процесс «Основной::ОбменМагазиныТиповой». Откроется схема процесса интеграции и панель для указания свойств ее узлов. В схеме щелкните на узел «Центральная база» и нажмите «Состав группы».


_{Рис.12. Схема процесса интеграции}


16. Откроется перечень входящих в группу систем. У системы «Центральная база» установите флажок и нажмите «Добавить в группу».

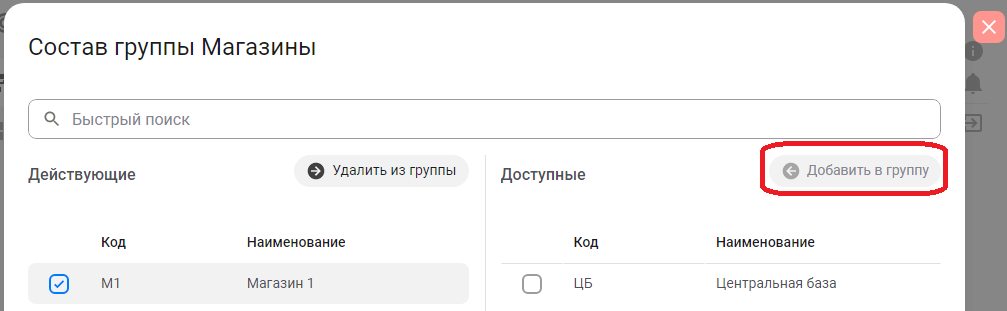

_{Рис.13. Схема добавления базы в группу}


17. Выполните аналогичные действия для второй тестовой системы, на схеме интеграции щелкнув на узел «Магазины» и добавив систему «Магазин 1» в группу.

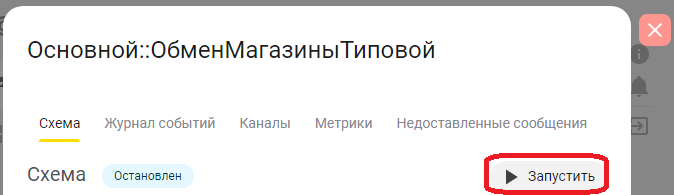

_{Рис.14. Добавление системы в группу}


18. После настройки состава групп запустите процесс интеграции. Далее перейдите к настройке информационных баз.

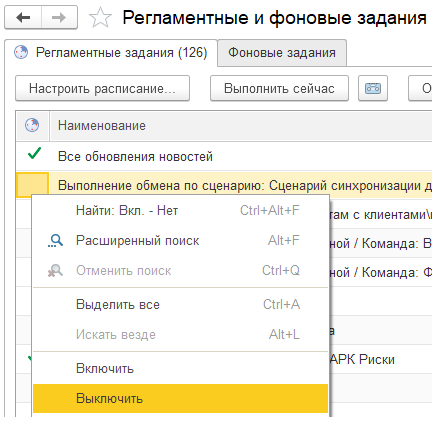

_{Рис.15. Запуск интеграции}


19. В тестовом сценарии рассмотрим переключение существующего двустороннего обмена между демо-базами 1С:ERP и 1С:Розница, который настроен через универсальный формат EnterpriseData. Центральная база – 1С:ERP, база магазина – 1С:Розница.
20. Перед выполнением настроек на стороне баз во избежание ошибок отключите регламентные задания существующего обмена.

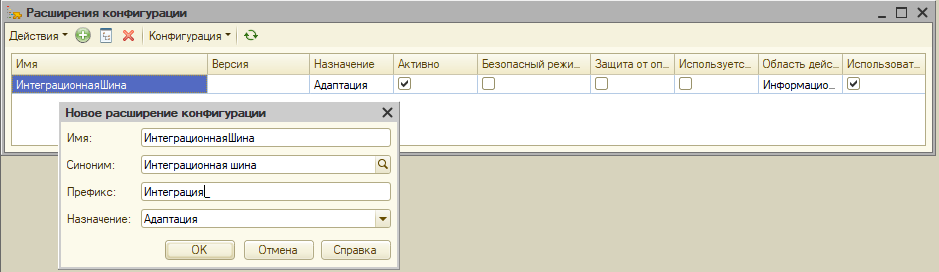

_{Рис.16. Отключение обмена}


21. Откройте конфигуратор базы 1С:ERP и создайте расширение для выполнения доработок.

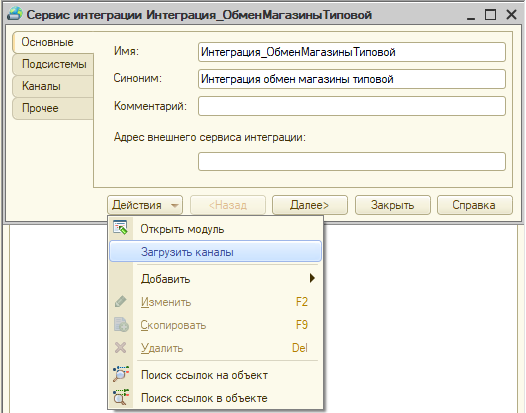

_{Рис.17. Создание расширения}

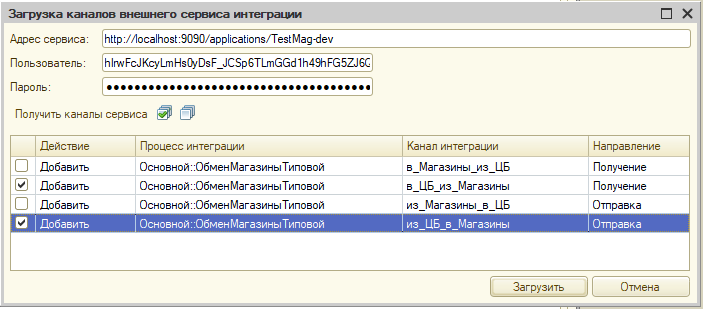

22. В расширении добавьте сервис интеграции, раскрыв ветку «Общие», выбрав «Сервисы интеграции» и создав новый объект. В тестовом примере его название – «Интеграция ОбменМагазиныТиповой». Загрузите данные о доступных каналах интеграции из опубликованного приложения шины, выбрав пункт «Загрузить каналы» в меню «Действия».

_{Рис.18. Загрузка каналов}


23. Введите в открывшейся форме URL (см.п.10), идентификатор ключа и секрет клиента (см.п.14). Нажмите кнопку «Получить каналы сервиса». Список заполнится каналами вида «Канал1СИсточник» и «Канал1СНазначение», созданными на этапе настройки конфигурации шины.

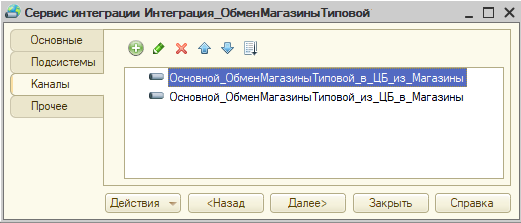

_{Рис.19. Загруженные каналы}


24. Установите флажки для каналов, относящихся к узлу «ЦентральнаяБаза». Нажмите кнопку «Загрузить» и перейдите на вкладку «Каналы», выбранные каналы отобразятся в списке.

_{Рис.20. Добавленные каналы}

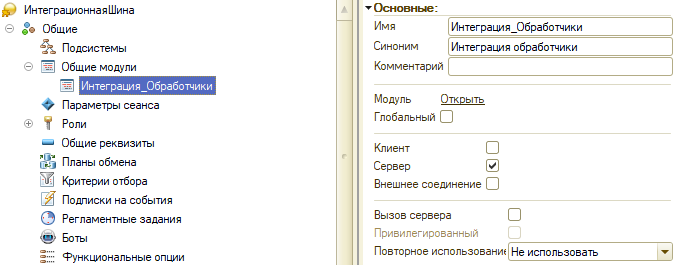

25. В модуль сервиса интеграции автоматически добавляется обработчик получения сообщений из каналов.

_{Рис.21. Обработчик}


26. Для реализации обработчиков отправки и получения сообщений создайте в расширении общий серверный модуль «Интеграция_Обработчики».

_{Рис.22. Создание серверного модуля}


27. Добавьте в общий модуль обработчик «ОбработатьВходящееСообщение» для получения тела сообщения, и вызов процедуры «ВыполнитьЗагрузкуДляУзлаИнформационнойБазыЧерезСтроку» общего модуля «ОбменДаннымиСервер» для конвертации полученного сообщения.
28. Добавьте в общий модуль обработчик «СформироватьИсходящееСообщенияДляУзлаОбмена» для формирования вызова процедуры «ВыполнитьВыгрузкуДляУзлаИнформационнойБазыВоВременноеХранилище» общего модуля «ОбменДаннымиСервер». Этот метод cгенерирует исходящее сообщение и отправит его в 1С:Шину.
29. В модуле сервиса интеграции «Интеграция_ОбменМагазиныТиповой» укажите обработчик входящего сообщения для запуска фонового задания, вызывающего обработчик соответствующего канала
30. При загрузке канала (см.п.22) был создан пустой обработчик «ОбменМагазиныТиповой_ОбработкаПолученияСообщения». Добавьте в него вызов созданной процедуры «ОбработатьВходящееСообщение» из модуля «Интеграция_Обработчики».
31. После выполнения настроек в базе 1С:ERP сохраните расширение и подключите в базе 1С:Розница. Затем каналы интеграции из 1С:ERP замените на каналы интеграции для узла «Магазины». Для этого удалите каналы, которые относятся к 1С:ERP, и укажите ID ключа и секрет клиента, полученные на этапе создания системы «Магазины» (см.п.23).

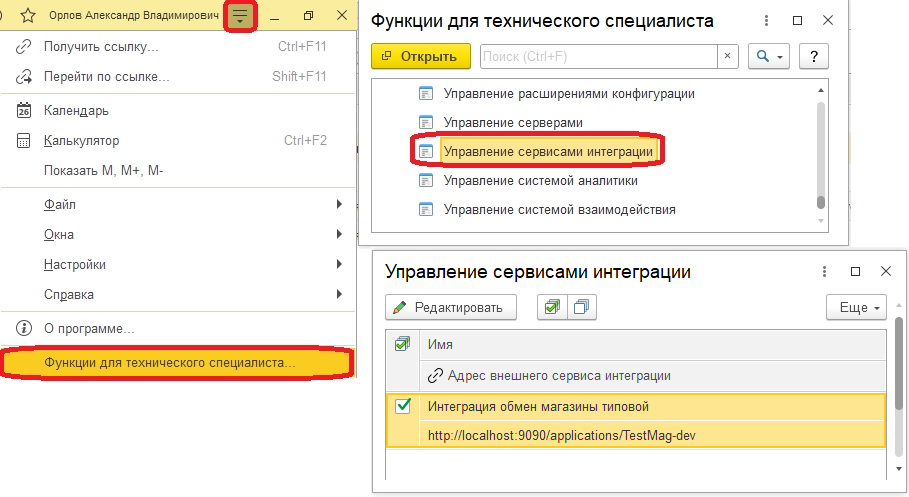

_{Рис.23. Замена сервисов интеграции}


32. Для формирования регламентных заданий без доработки конфигурации создайте внешнюю обработку, в модуле которой будет реализован вызов серверных методов.
33. После настройки конфигураций 1С:ERP и 1С:Розница задайте настройки подключения этих баз к сервису интеграции в режиме «1С:Предприятие». Запустите базу от имени пользователя с правами администратора, откройте «Функции для технического специалиста», разверните ветку «Стандартные» и откройте «Управление сервисами интеграции».

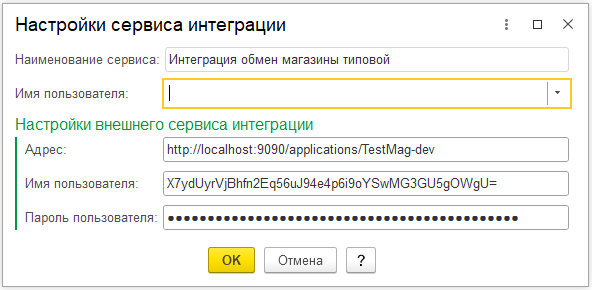

_{Рис.24. Список доступных сервисов интеграции}


34. Для настройки подключения к серверу «1С:Шины» нажмите «Редактировать» и в группе «Настройки внешнего сервиса интеграции» задайте имя и пароль пользователя – идентификатор и секрет ключа (см.п.23), а также URL опубликованного приложения шины (см.п.10). Нажмите кнопку «ОК».

_{Рис.25. Настройка сервиса интеграции}


35. Для запуска обмена сообщениями в списке сервисов интеграции установите галочку в строке выбранного сервиса.

_{Рис.26. Запуск обмена}


36. Для выполнения обмена в автоматическом режиме подключите созданную обработку в базах 1С:ERP и 1С:Розница. В 1С:ERP для этого перейдите в раздел «НСИ и Администрирование», выберите «Печатные формы, отчеты и обработки»-->«Дополнительные отчеты и обработки», в открывшемся окне нажмите кнопку «Добавить из файла».

_{Рис.27. Настройка автоматического обмена}


37. Выберите нужную обработку, после чего откроется форма, где можно задать расписание для выполнения команд. Проставьте галочку в столбце «Выполнять команду по расписанию». Указав расписание, нажмите кнопку «Записать и закрыть».

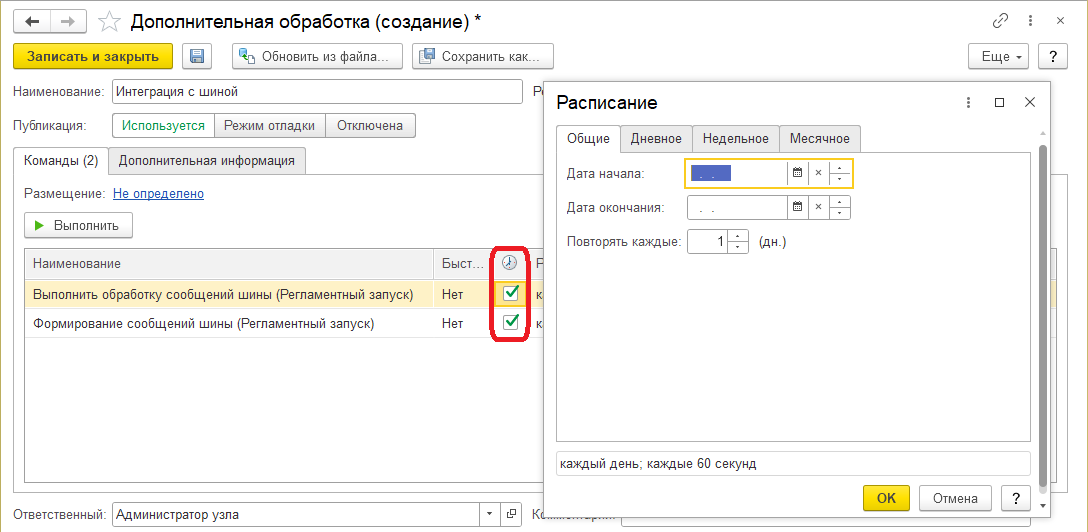

_{Рис.28. Задание расписания}

Обмен между базой на платформе 1С и сайтом через HTTP-сервис

Выполните пункты 1-6 из инструкции Обмен между системами на базе платформы 1С через Сервисы интеграции. Далее настройки этих двух сценариев отличаются.

1. В окне добавления процесса интеграции задайте имя создаваемого элемента «ОбменССайтом» и нажмите «Ввод». 1С:Шина создаст в проекте новый процесс интеграции и откроет редактор для разработки его схемы.

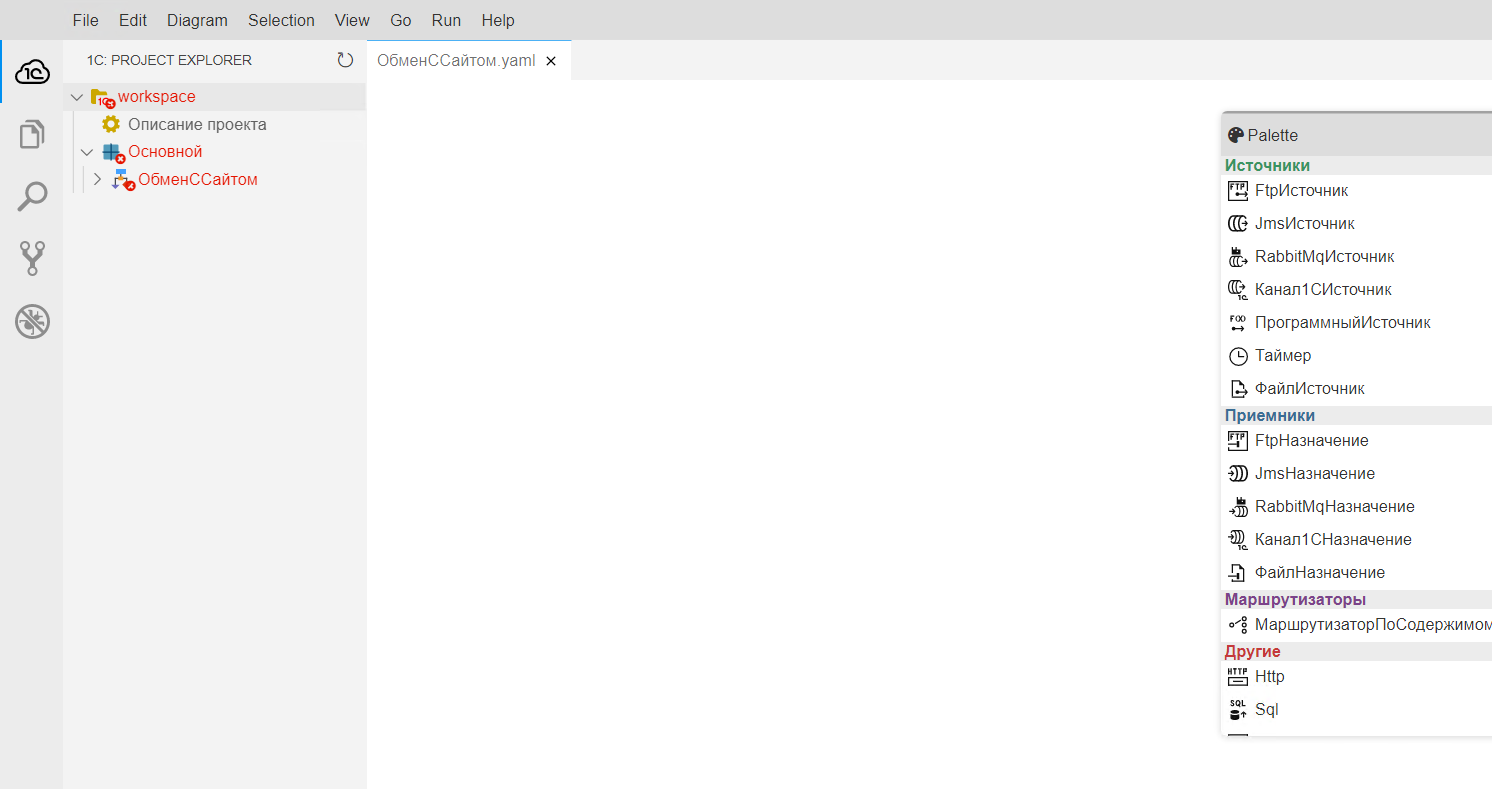

_{Рис.29. Окно создания схемы интеграции}

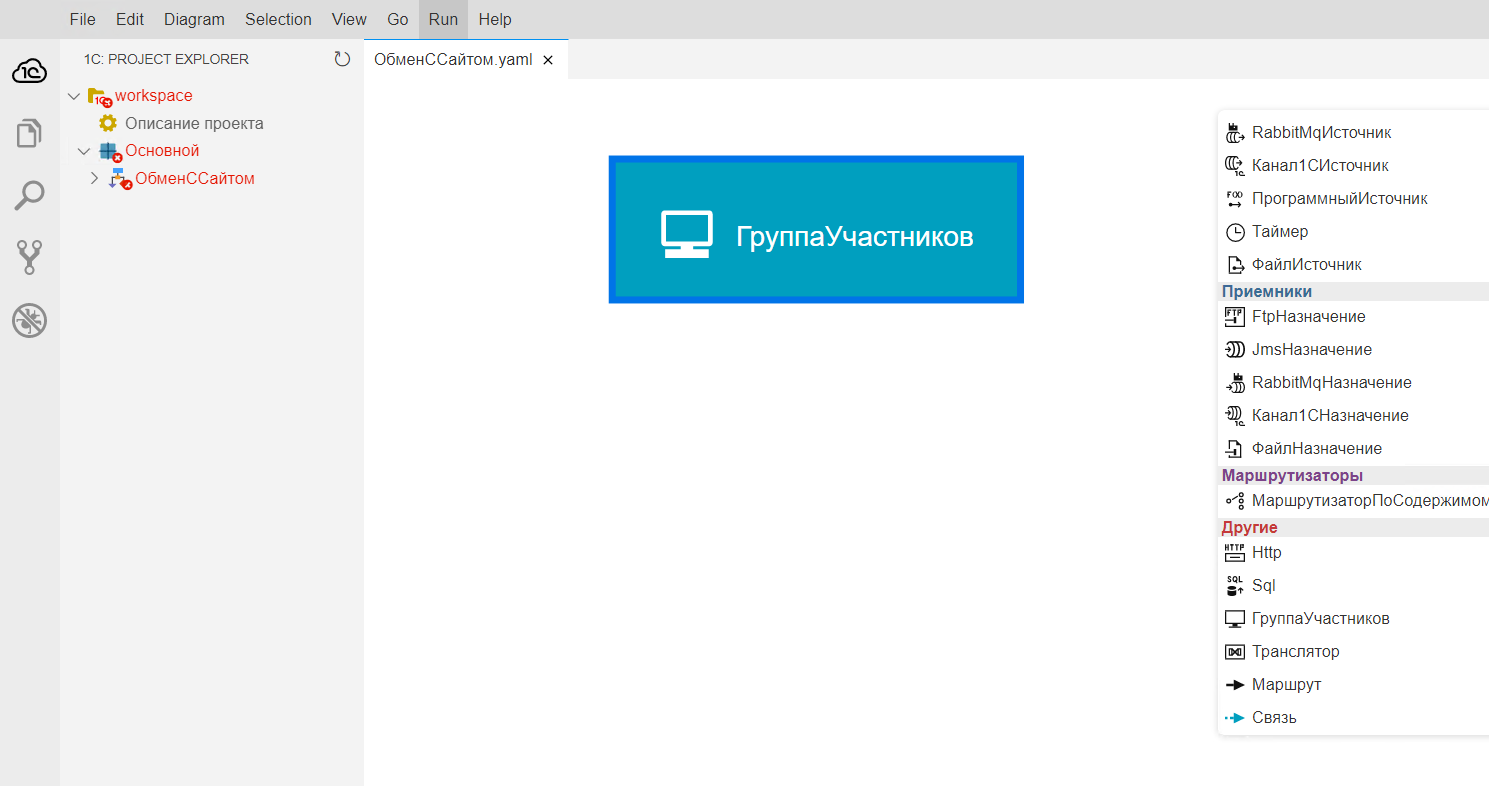

2. Добавьте в схему группу участников, прокрутив палитру узлов, выбрав вариант «ГруппаУчастников» и кликнув в верхней части схемы, чтобы разместить там группу.

_{Рис. 30. Разработка схемы}


3. Выделите группу и в представлении «PROPERTIES» задайте ее имя – «Офис».
4. Добавьте на схему узел «Канал1СИсточник» и задайте имя «ИзОфиса».
5. Добавьте узел «Http» и свяжите его маршрутом с узлом «ИзОфиса». Для этого выберите в панели «Маршрут», а затем кликните последовательно на узел «ИзОфиса» и на узел «Http».
6. Переименуйте узел «Http» в «ОбменССайтом».
7. В подсистеме «Основной» раскройте созданный процесс интеграции «ОбменССайтом» и добавьте новый элемент – параметр процесса интеграции

_{Рис.31. Добавление параметра процесса интеграции}


8. Создайте последовательно 4 параметра: URL, API, Login, Password.

_{Рис.32. Добавление дополнительных параметров}


9. Выделите узел «ОбменССайтом» и заполните параметр «URL», нажав на кнопку, раскрывающую параметры процесса, и выбрав созданный ранее параметр «URL».

_{Рис.33. Добавление URL}


10. Добавьте параметр API, повторно нажав на кнопку, раскрывающую параметры процесса, и выбрав созданный параметр API.

_{Рис.34. Добавление API}


11. Аналогично заполните параметры «Login» и «Password». В выпадающем списке выберите метод «POST».

_{Рис.35. Заполнение всех параметров}


12. Для публикации проекта на сервере нажмите F9.
13. В левом углу строки состояния статус updating изменится на running.
14. Откройте опубликованное приложение, нажав на контекстное меню процесса «ОбменССайтом» и выбрав «Open Application».

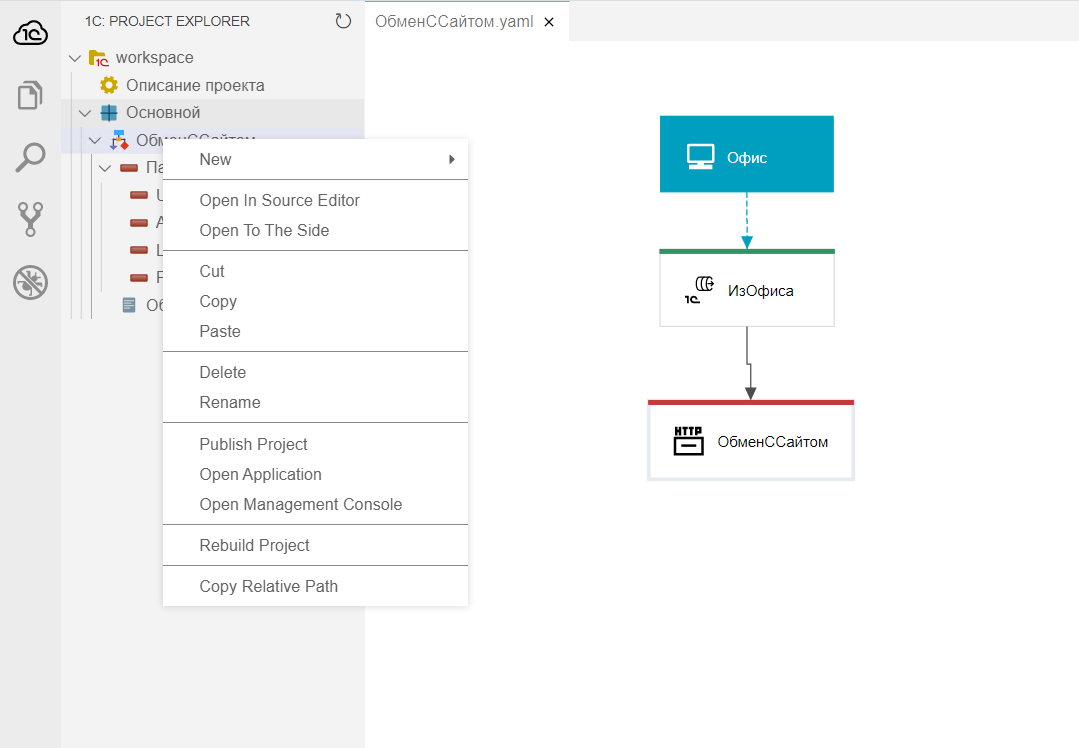

_{Рис.36. Опубликованное приложение}

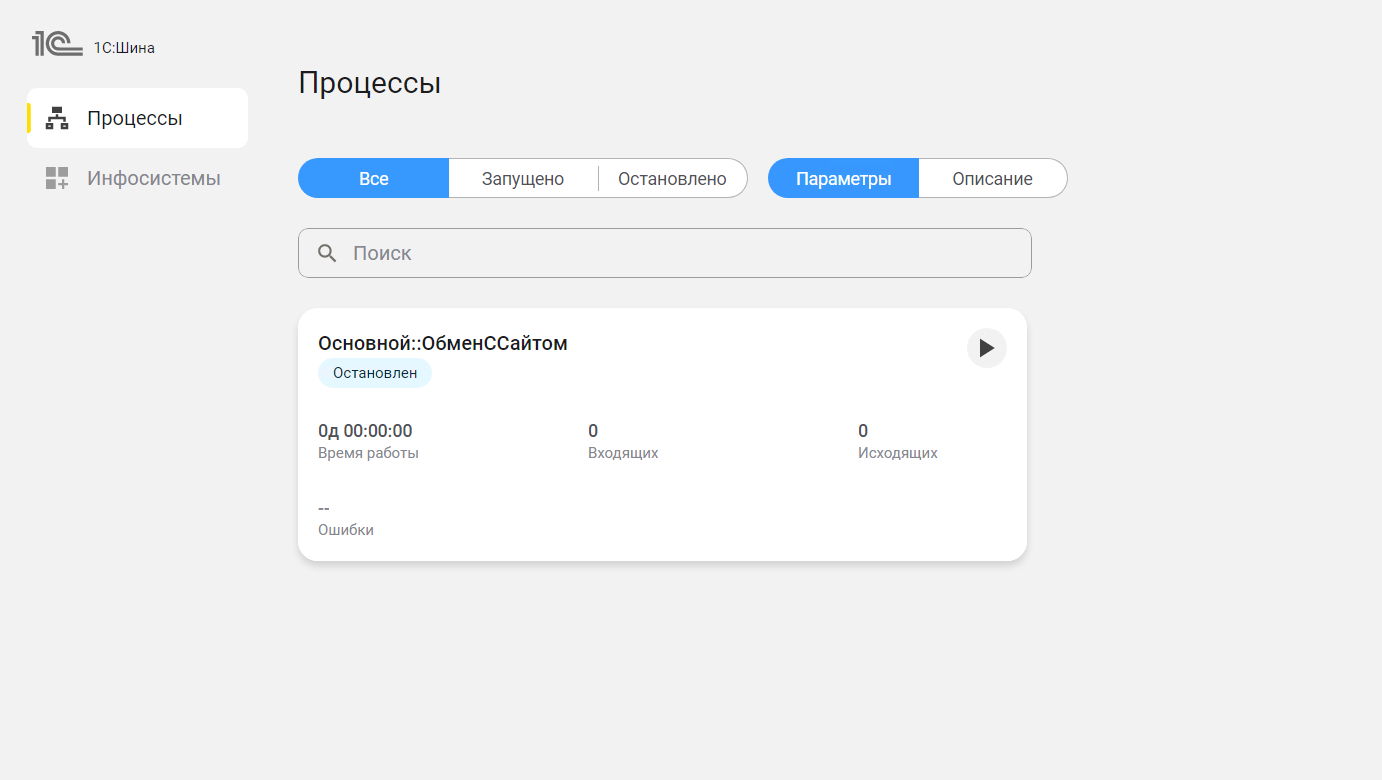

15. Введите логин администратора и пароль, который вы создали при установке сервера. Откроется приложение со списком процессов интеграции.

_{Рис.37. Список процессов интеграции}


16. В данном сценарии используется сайт на базе WordPress, для взаимодействия с сайтом – имеющийся у плагина WooCommerce собственный REST API.

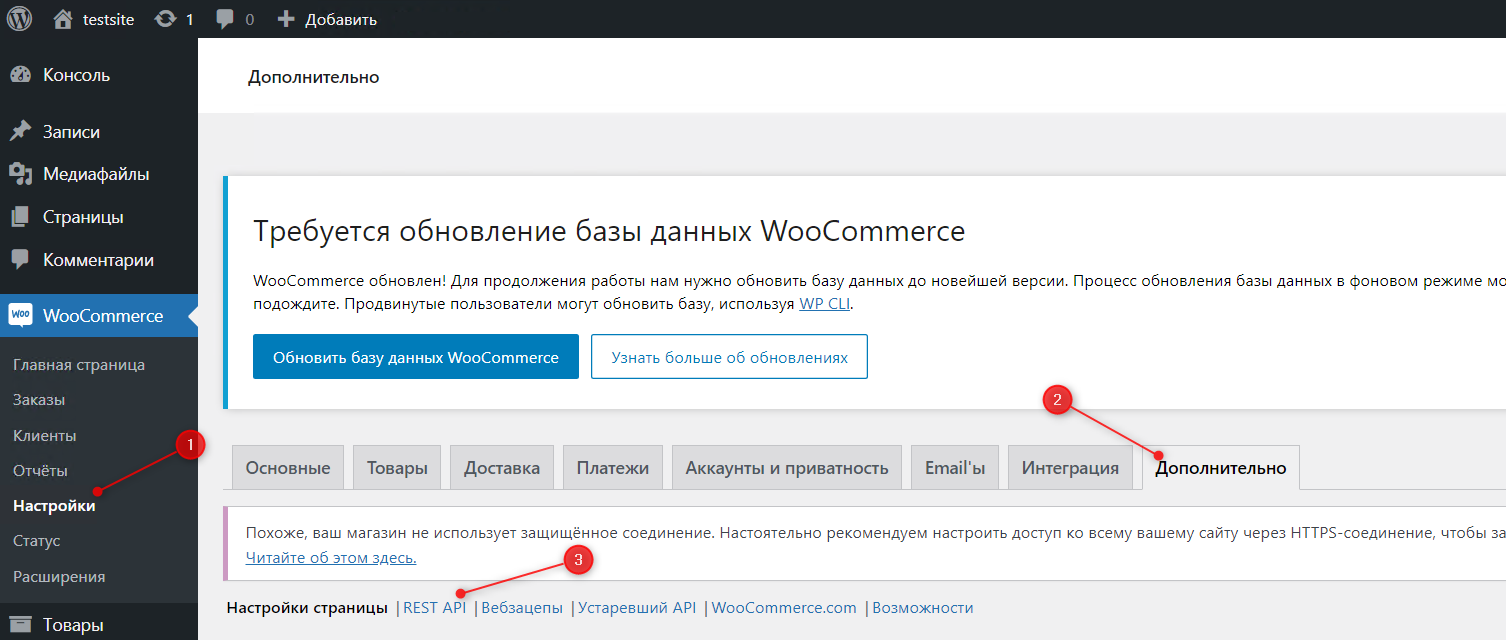

17. В панели управления сайтом перейдите в «Настройки» → «Дополнительно» → «REST API».

_{Рис.38. Настройка сайта}

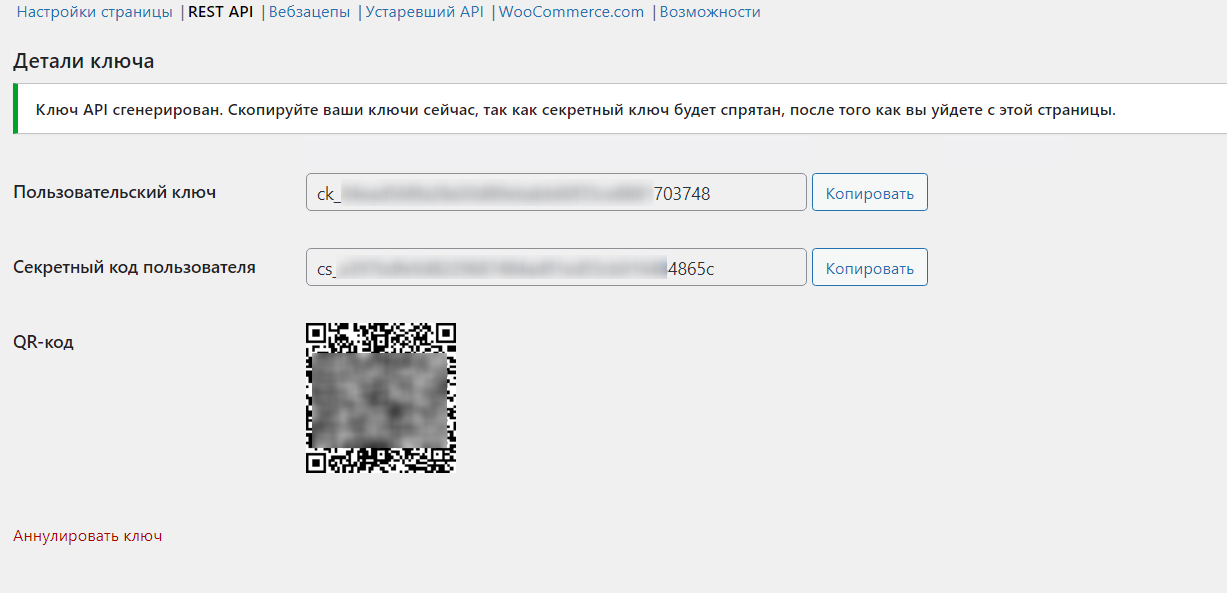

18. Сгенерируйте и сохраните ключи от сайта.

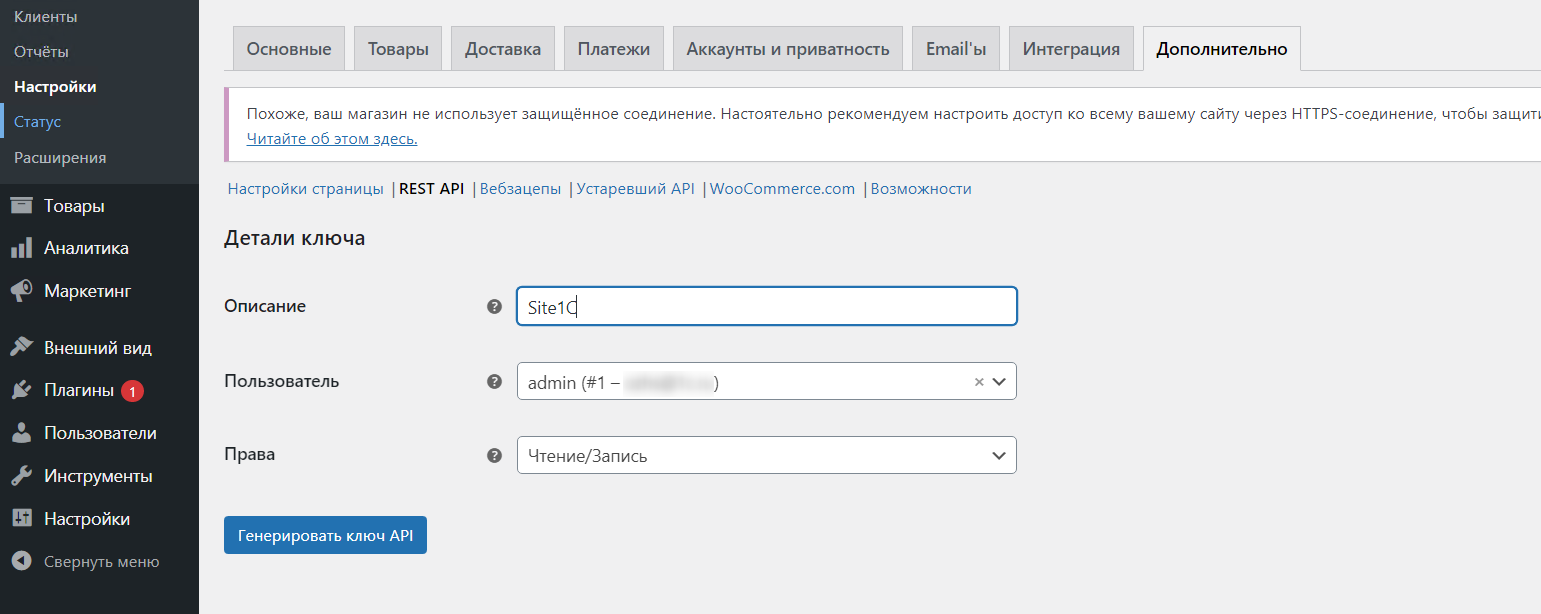

<sub>Рис.39. Генерация ключа

Рис.40. Детали ключа</sub>


19. Откройте 1С:Шину, нажмите «Инфосистемы» →» + Добавить систему».

_{Рис.41. Добавление системы}

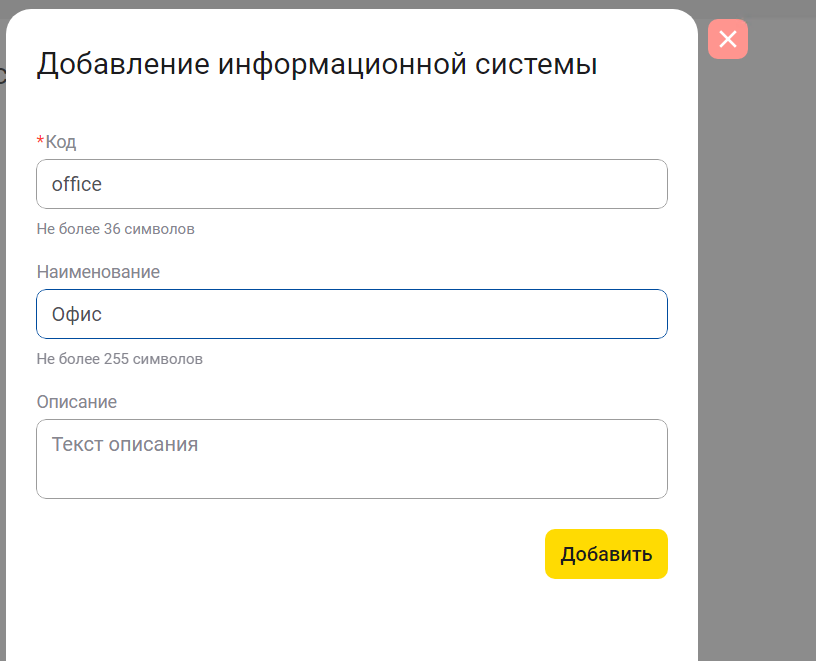

20. Задайте код системы «office» и наименование «Офис». Нажмите «Добавить».

_{Рис.42. Параметры системы}


21. Чтобы получить ключ, который система будет использовать при подключении к серверу 1С:Шины, кликните на ее название и в правой части окна нажмите «Выдать ключ API».

_{Рис.43. Получение ключа}


22. Скопируйте и сохраните идентификатор ключа и секрет клиента.
23. Перейдите на вкладку «Процессы» и нажмите на процесс «Основной::ОбменССайтом». Откроется схема процесса интеграции и панель, позволяющую задавать свойства ее узлов.
24. В схеме выберите группу «Офис» и нажмите «Состав группы» в правом нижнем углу. Откроется перечень систем, входящих в группу. Установите галочку в строке системы «office» и нажмите «Добавить в группу».

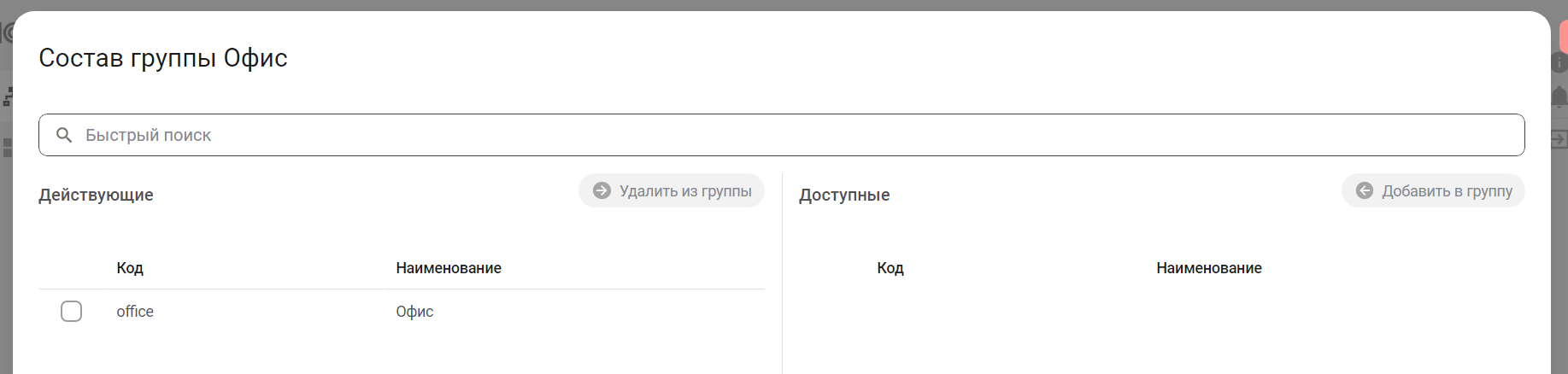

_{Рис.44. Добавление в группу}


25. Закройте окно «Состав группы Офис».
26. Заполните параметры у узла «ОбменССайтом» для взаимодействия 1С:Шины с сайтом. Для этого на схеме выберите узел «ОбменССайтом» и в правом нижнем углу нажмите «Параметры». Укажите URL: https://localhost/testsite и API: /wp-json/wc/v3/products. В полях «Login» и «Password» укажите пользовательский ключ и секрет пользователя, полученные при генерации ключа на сайте (см.п.18)

_{Рис.45. Заполнение параметров узла}


27. Для запуска созданного процесса интеграции нажмите «Запустить».

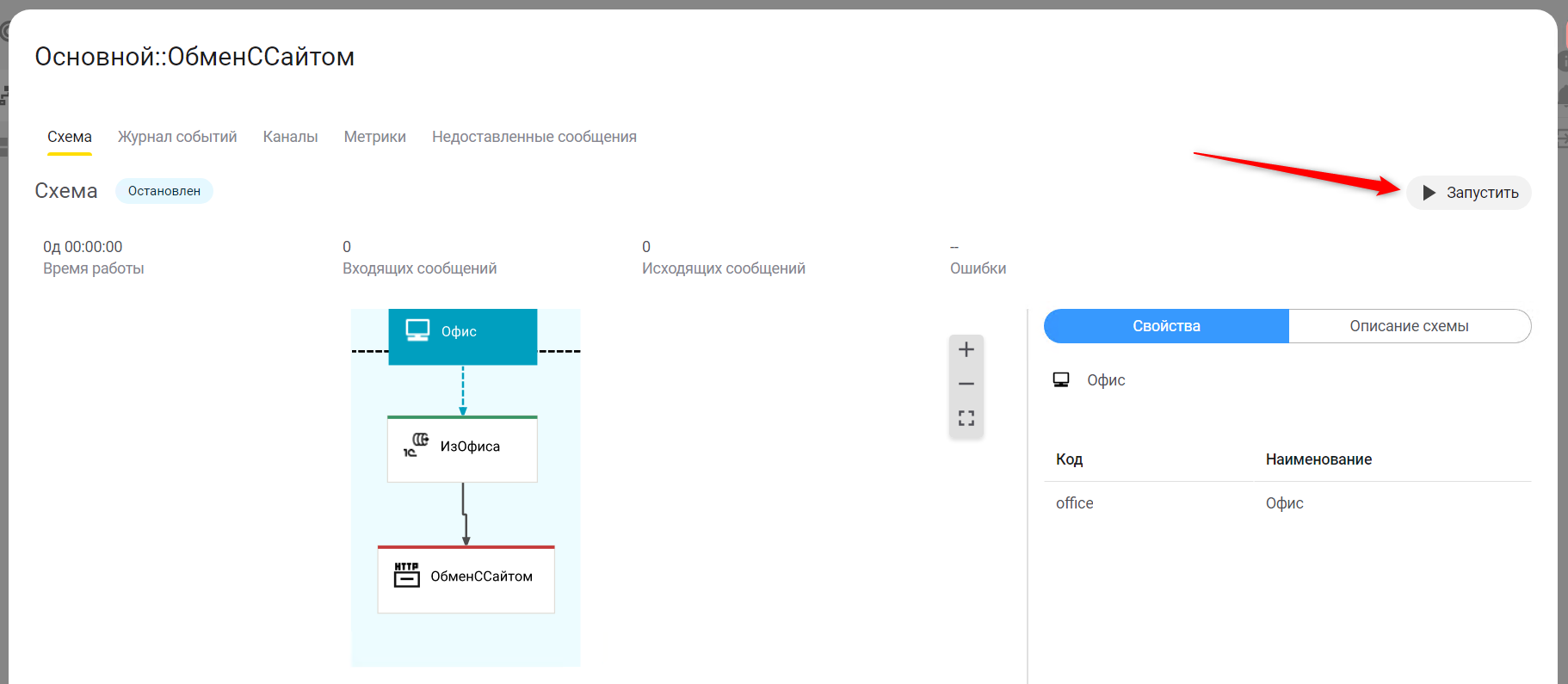

_{Рис.46. Запуск процесса}


28. В среде 1С:Предприятия в базе «Офис» создайте объект конфигурации «Сервис интеграции», взаимодействующий с сервером 1С:Шины. Под управлением этого сервиса интеграции будет работать один канал. По каналу «ИзОфиса» сообщения будут уходить на сайт. В комплект поставки 1С:Шины включены шаблоны конфигураций «Офис» и «Магазин».
29. Создайте пустую информационную базу, используя конфигурацию office_template.
30. Запустите конфигуратор базы «Офис».
31. Добавьте сервис интеграции с названием «ОбменССайтом».

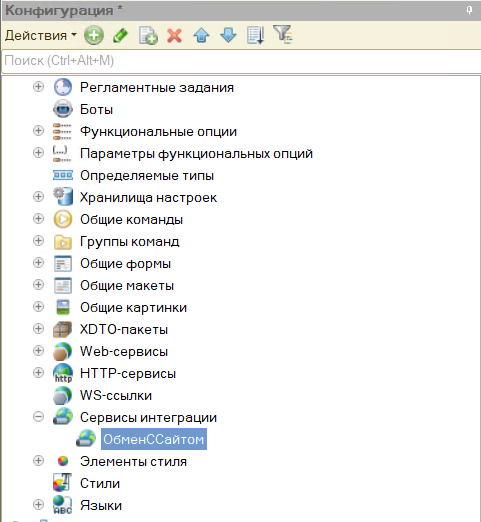

_{Рис.47. Сервис обмена с сайтом}


32. Откройте приложение «1С:Шины» в браузере и скопируйте адрес приложения.

_{Рис.48. URL приложения}


33. Вернитесь в конфигуратор и установите скопированный адрес как значение свойства «Адрес внешнего сервиса интеграции».

_{Рис.49. Ввод адреса сервиса}


34. На вкладке «Основные» нажмите «Действия» –> «Загрузить каналы».
35. В открывшейся форме укажите идентификатор и секрет клиента, полученные на этапе создания системы «Офис». Нажмите кнопку «Получить каналы сервиса».

_{Рис.50. Получение каналов сервиса}


36. В списке будет отмечен галочкой канал, имеющий отношение к офису. Нажмите «Загрузить».
37. Создайте новый план обмена «ОбменСИнтернетМагазином» и включите в состав «Справочник» →»Товары».

_{Рис.51. План обмена с интернет-магазином}


38. Настройте расписание работы регламентного задания так, чтобы изменения публиковались в удобный промежуток времени
39. Напишите код общего модуля «ЗаданиеОтправкаСообщенийНаСайт».
40. Для запуска или продолжения работы служебных фоновых заданий, обеспечивающих отправку сообщений, предназначен метод «СервисыИнтеграцииМенеджер.ВыполнитьОбработку()». Для непрерывной работы служебных фоновых заданий этот метод нужно вызывать периодически, например, 1 раз в минуту. Для этого создайте регламентное задание с именем «СервисыИнтеграции».

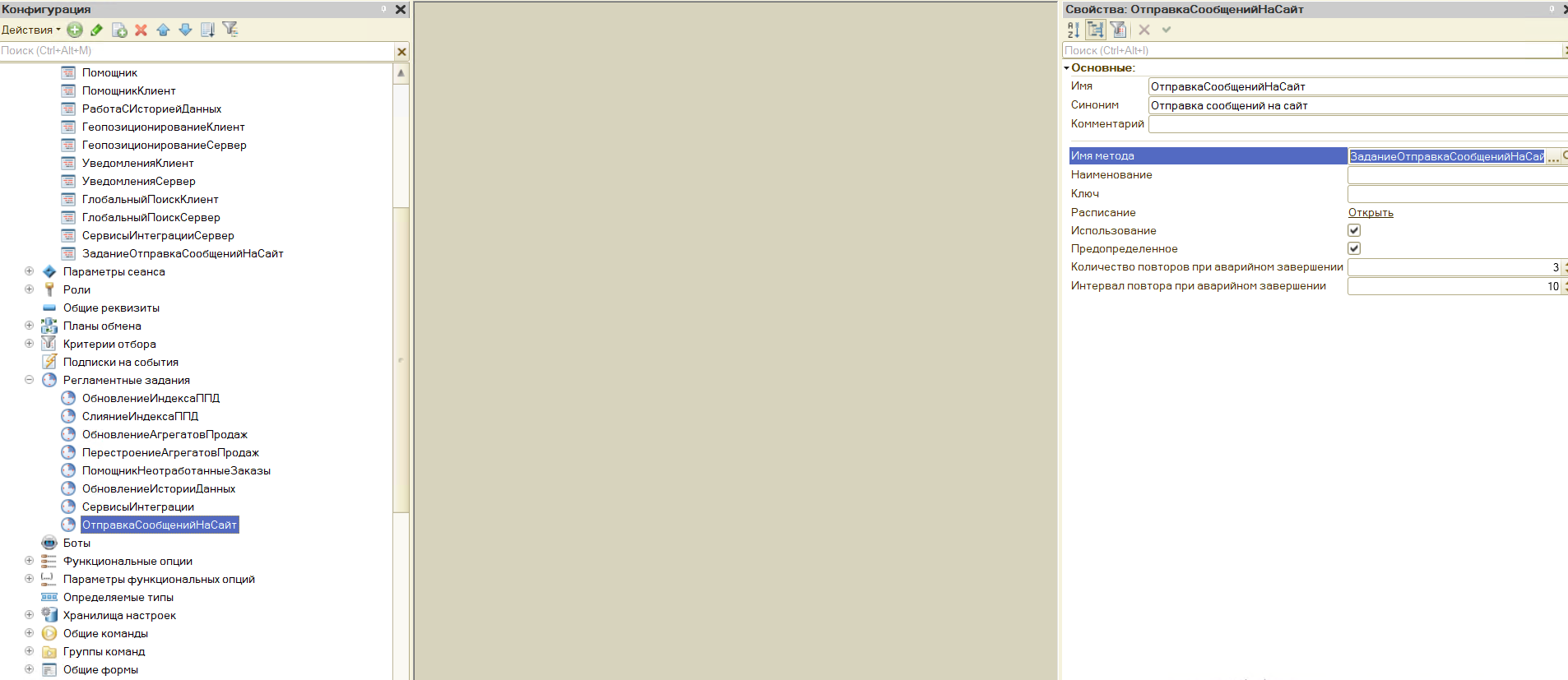

_{Рис.52. Создание регламентного задания}


41. Выберите обработчик для регламентного задания «СервисыИнтеграцииСервер» и серверный общий модуль с тем же именем.

_{Рис.53. Выбор обработчика}


42. Проверьте, что обработчик регламентного задания содержит код:

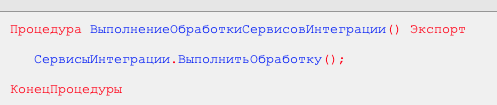

_{Рис.54. Код обработчика}


43. Установите флажки «Использование» и «Предопределенное» для автоматического добавления задания в базе.
44. Нажмите «Расписание» → «Открыть» и задайте расписание выполнения задания.
45. Обновите конфигурацию базы данных.
46. В режиме «1С:Предприятие» запустите базу «Офис» от имени пользователя с административными правами и откройте «Функции для технического специалиста».

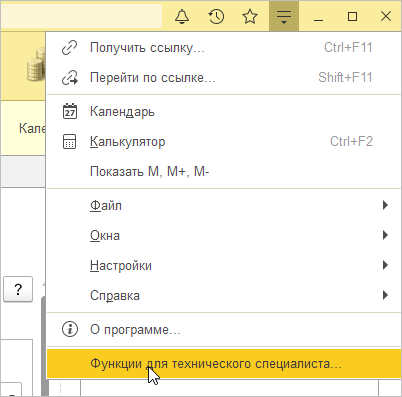

_{Рис.55. Запуск базы «Офис»}


47. Разверните ветку «Стандартные» и откройте «Управление сервисами интеграции».

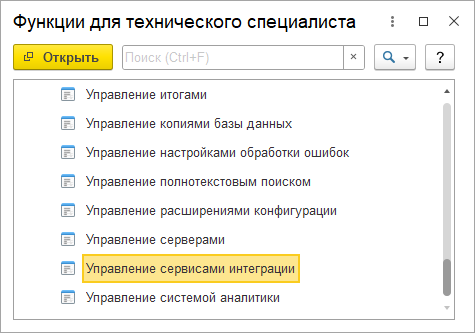

_{Рис.56. Управление сервисами интеграции}


48. В списке сервисов интеграции вы увидите запись «Обмен с сайтом». Для настройки подключения к серверу «1С:Шины»нажмите «Редактировать». В группе «Настройки внешнего сервиса интеграции» укажите логин и пароль пользователя (см.п.18). Нажмите «ОК».

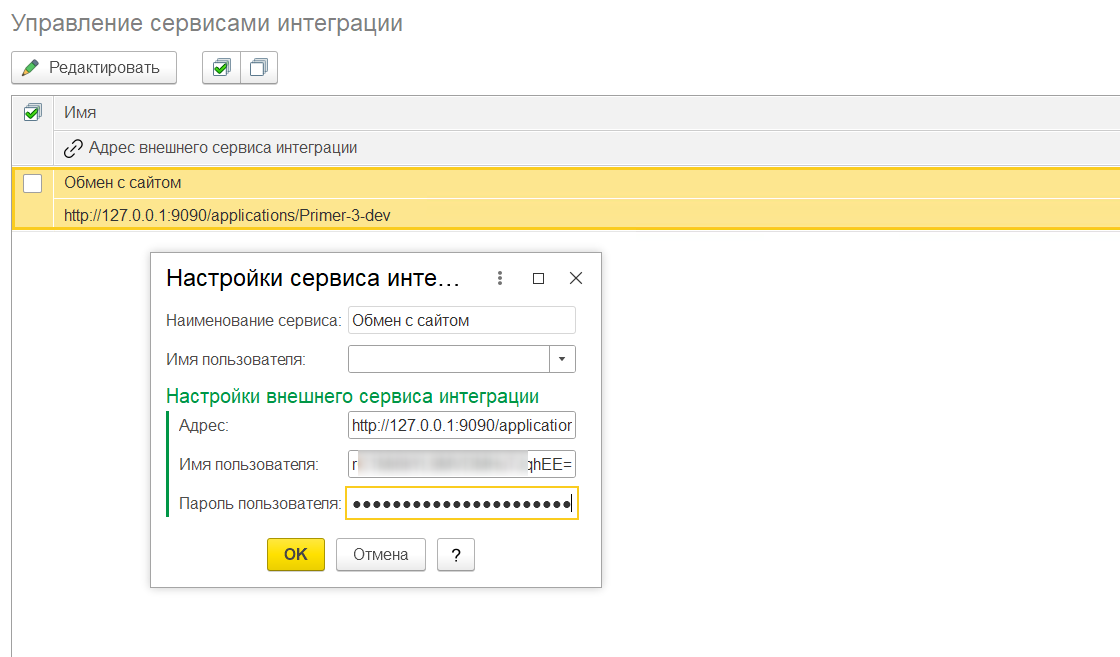

_{Рис.57. Настройка подключения}


49. Для запуска обмена сообщениями нажмите «Установить активность» у выбранного сервиса.


_{Рис.58. Активность сервиса}


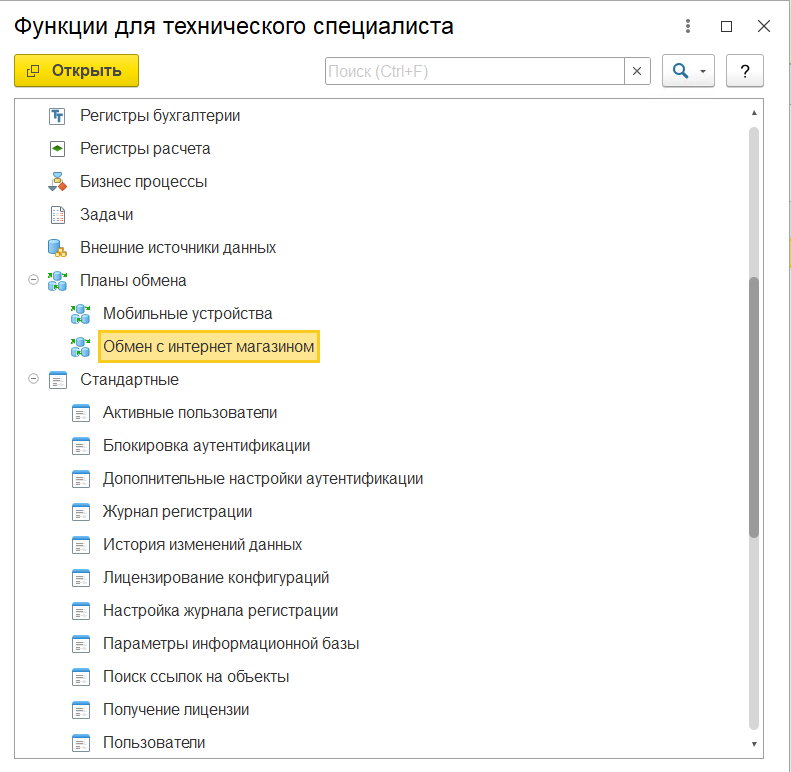

50. Создайте план обмена, который будет отслеживать изменения в справочнике «Товары».


_{Рис.59. План обмена для товаров}


51. Создайте обмен с сайтом, введя код и наименование, и нажав «Записать и закрыть».

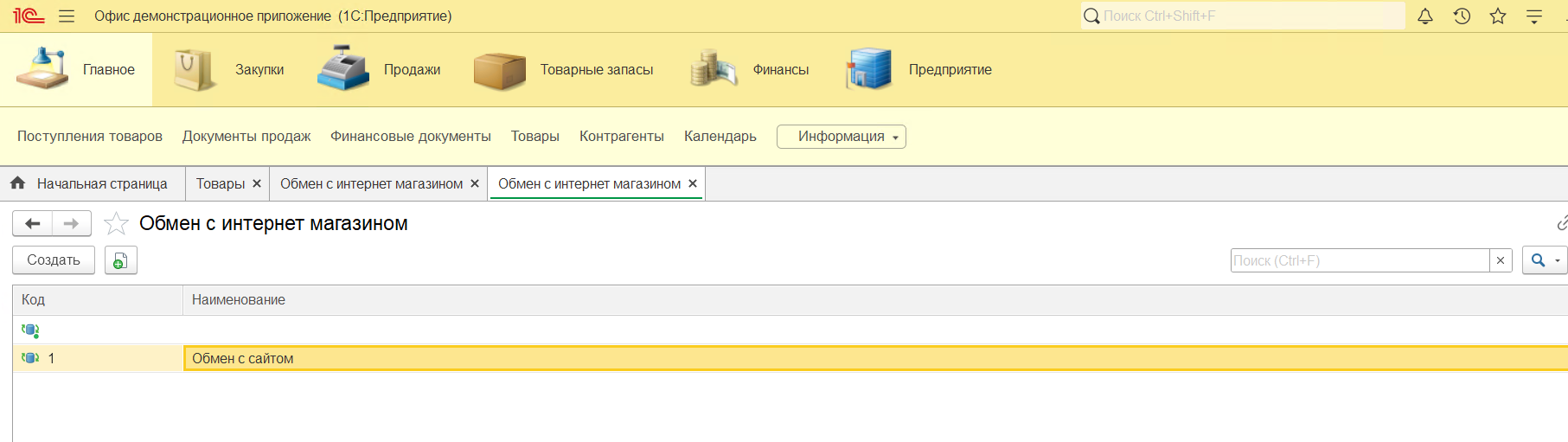

<sub>Рис.60. Создание обмена с сайтом

Рис.61. Обмен с сайтом</sub>

Преимущества использования системы при администрировании обменов

Единый механизм обменов дает следующие преимущества:

• Удешевление управления интеграциями в компании за счет сбора всех интеграций в одном месте.
• Упрощение вовлечения новых сотрудников в проект благодаря единому унифицированному стандарту и подробной, регулярно обновляемой документации.
• Отсутствие необходимости сопровождения кода и прописывания служебных функций: они уже встроены в 1С:Шину. Разработчикам нужно прописать только бизнес-логику обменов и минимум технических моментов, связанных с транспортом, преобразованием и маршрутизацией сообщений.

Встроенное в 1С:Шину логирование процессов обеспечивает быстрое выявление и устранение ошибок. Интерфейс Шины включает визуальную отрисовку процессов интеграции, что упрощает их перенастройку в случае необходимости.
