Что такое BIM-проектирование?
Основные принципы ТИМ-систем
Концепция BIM появилась в США в 1970-х годах. В 80-е годы были выработаны базовые принципы BIM-проектирования, которые в современном прочтении выглядят так:
- использование единой модели для проектирования одного здания или сооружения;
- применение трехмерного моделирования;
- скоординированность, согласованность и взаимосвязь всех элементов модели;
- наличие геометрической привязки;
- автоматическое получение чертежей;
- интеллектуальная параметризация объектов;
- пригодность модели для расчетов и количественного анализа;
- распределение проектных данных по объектам;
- возможность внесения корректировок в модель.
Преимущества внедрения информационного проектирования в строительство
Внедрение BIM-технологий выводит проектирование строительства на новый уровень. С их помощью можно решить широкий спектр задач, в том числе тех, которые находятся далеко за рамками только проектирования:
- повышение точности расчетов и уменьшении времени на подготовку сметы;
- оптимизация расходов на строительство;
- комплексность за счет включения всех проектных разделов строительства: дизайн, водоснабжение и водоотведение, отопление, электрооборудование и электроосвещение, вентиляция и кондиционирование;
- автоматическая корректировка модели при изменении любого параметра;
- возможность разработки нескольких вариантов решений и их оценка;
- планирование доставки материалов на стройплощадку;
- автоматизация рутинных операций по оформлению проектной документации;
- обеспечение своевременного контроля;
- минимизация количества переработок в проекте;
- возможность детального рассмотрения технического решения и расчета интеллектуальных схем;
- нахождение поломок и сбоев в инженерных системах и конструкциях без их разбора в процессе эксплуатации;
- интеграция модели с учетными программами для формирования в них на ее основе смет, календарных планов, карточки объекта и т.п.
Задача BIM-проектирования — правильное определение взаимосвязей, точная классификация и структурирование данных, проверенных на актуальность и достоверность. Современные BIM-решения предоставляют удобные инструменты работы с данными и возможность их передачи во внешние системы для дальнейшего применения. Все это в совокупности обеспечивает высокий уровень качества проведения строительных работ.
Обзор популярных зарубежных разработок на основе BIM-технологий
До недавнего времени проектировщики в России пользовались преимущественно импортными решениями: они появились на рынке значительно раньше отечественных аналогов и успели себя хорошо зарекомендовать. Расскажем о мировых лидерах в BIM-проектировании.
Allplan

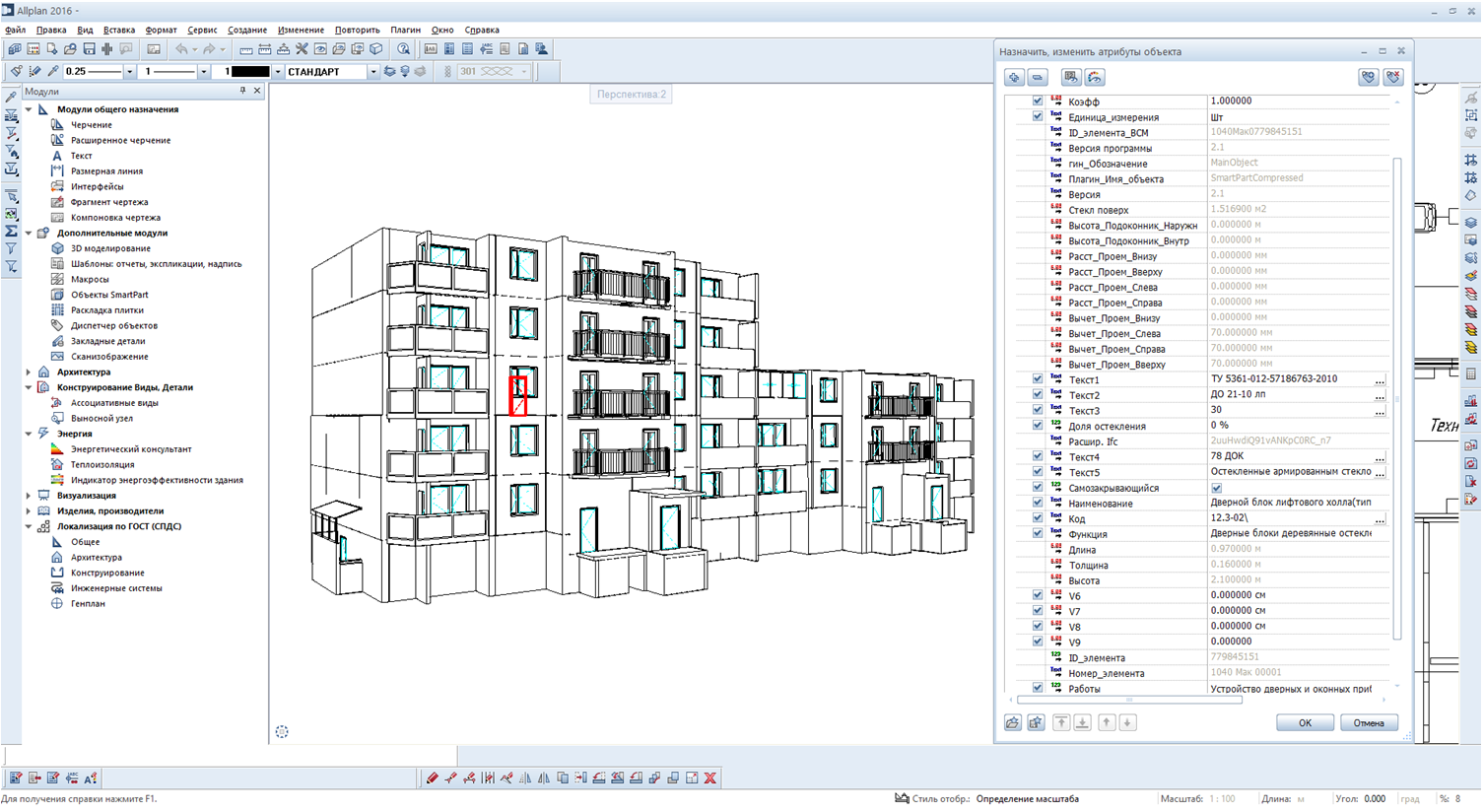

Allplan — это разработанная в Германии BIM-система, в которую заложен функционал для всех этапов жизненного цикла строительного проектирования. Российская версия решения содержит варианты спецификаций и чертежей, адаптированные к требованиям отечественных строительных норм и стандартов.
Allplan допускает возможность одновременной работы специалистов над всеми разделами проекта. С помощью программы осуществляется трехмерное проектирование любых элементов, в том числе таких сложных, как сечения, пролеты, отдельные этажи.
Среди основных характеристик и возможностей решения можно выделить следующие:
- Единообразие всех проектных и строительных документов.
- Ведение библиотеки типовых наработок, которые могут применяться повторно.
- Широкие возможности визуализации: объемная анимация, учёт освещения, теней, виртуальный проход по зданию, фотореалистичное изображение, встраивание объекта в фотографию, верстка.
- Простое выполнение планов и разрезов.
- Автоматическая корректировка изменений в конфигурациях зданий.
- Автоматическое создание планов, видов, разрезов и проекций, сопряжение инженерных систем, элементов здания и арматурных изделий.
- Легкий процесс внедрения арматуры в прямостенные объекты и по периметру, в любые искривленные участки.
- Расчет криволинейный элементов, их стоимости.
- Функционал для реконструкции построек.
- Импорт чертежей в сторонние продукты через полную поддержку формата DWG.
ArchiCAD

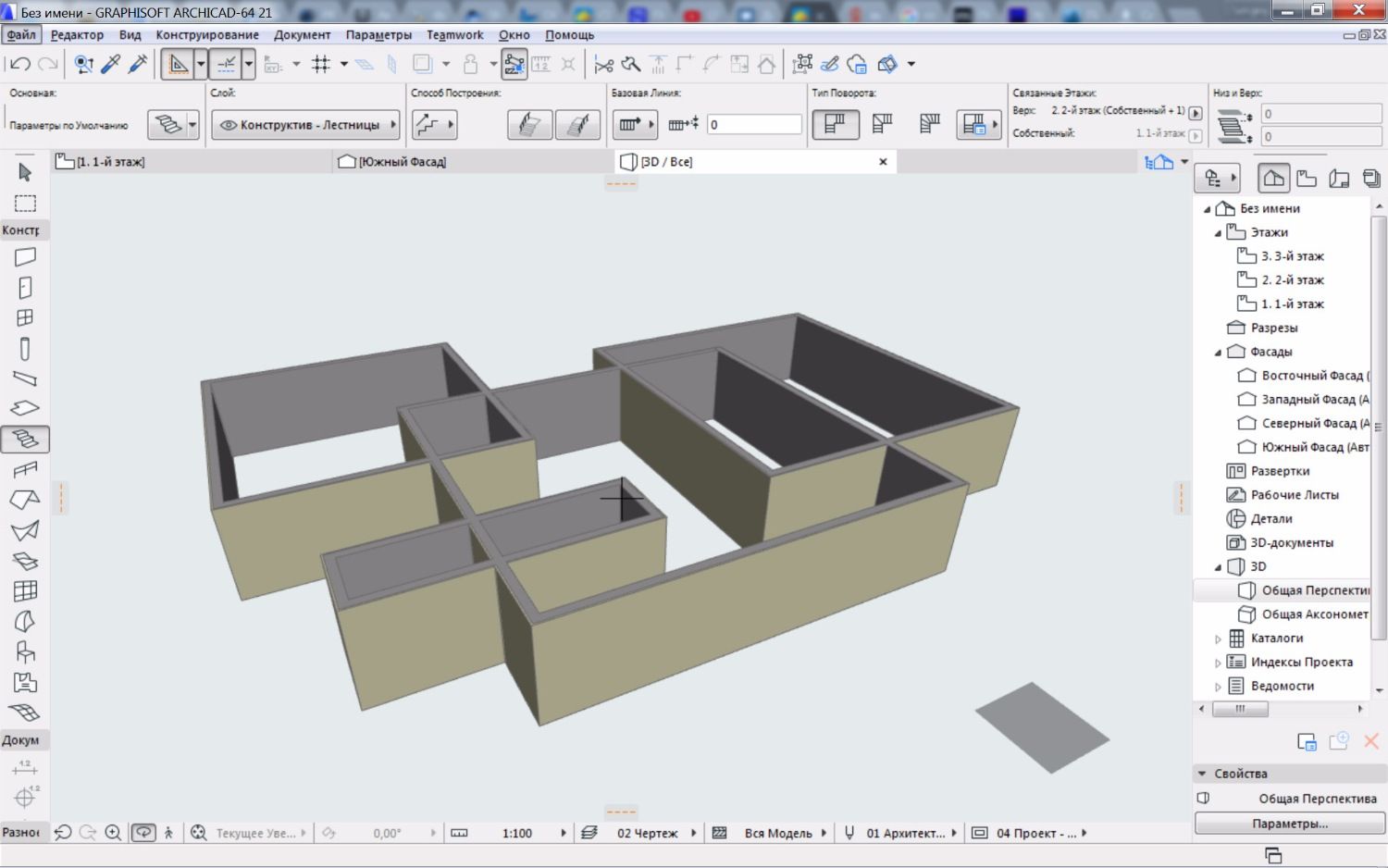

ArchiCAD — разработанный в Венгрии программный пакет, изначально предназначавшийся для архитекторов и дизайнеров и впоследствии адаптированный и для строительной отрасли. Продукт позволяет работать над объектом группе проектировщиков и содержит большое количество гибких настроек, а также дополнительные решения, расширяющие базовый функционал и обеспечивающие работу с мобильных устройств.
Основные возможности ведущих BIM-систем схожи, но у каждого решения есть свои особенности. ArchiCAD обеспечивает возможность быстрой подготовки всего проекта к печати под заданный формат, содержит инструменты для высококачественной 3D-визуализации и упрощения работы с объемными элементами сложной конфигурации. Многовариантность проектирования по умолчанию не предусмотрена, но частично достижима с помощью настроек. Часть функций адаптирована под российского пользователя: прокладка инженерных систем, армирование и некоторые другие.
Revit
Revit — американский программный продукт с возможностью индивидуальной и командной работы на локальном сервере или в облаке. Позволяет проводить расчеты и создавать модели, наглядно показывающие воздействие нагрузок, солнечного света, перепадов температур. Имеются инструменты взаимодействия с поставщиками для заказа элементов с определенными характеристиками. Реализована функция многовариантности одного решения или объекта. Осуществляется управление мельчайшими деталями чертежа – углы воздуховодов, перила и лестницы, пробки на концах труб.
В зависимости от типа работ (строительство, снос, реконструкция) варьируется набор функций, поддерживается внедрение компонентов с внешних файлов. Трехмерная визуализация производится через облака точек настраиваемой плотности и размера пикселей для более гибкого управления изображением. Строительные нормы для России в программе отсутствуют.
ТИМ-системы в России
С 2022-го года активно началось развитие российских ТИМ-систем — как в рамках импортозамещения, так и для реализации курса правительства на интенсивное внедрение в строительную отрасль систем информационного моделирования зданий. Перечислим наиболее зрелые и перспективные отечественные ТИМ-системы, а также смежные решения, способствующие их функционированию.
1С:BIM 6D
Larix

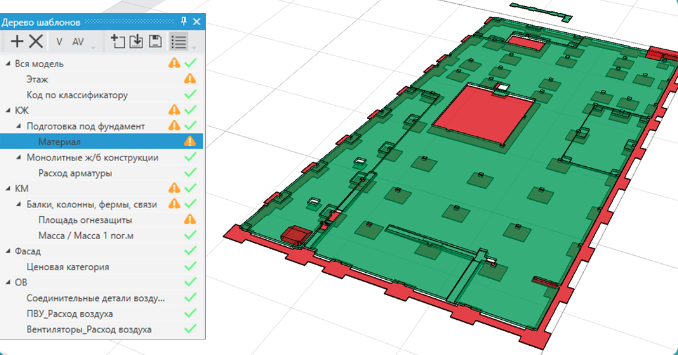

Larix — платформа для управления проектом на всех этапах строительства. Платформа представляет собой набор модулей для решения различных строительных задач. В контексте BIM-проектирования модуль Larix.Manager позволяет автоматизировать создание и визуальную проверку модели, осуществлять поиск коллизий, проектных ошибок, соответствия указанных параметров заданным.
Для создания сводной BIM-модели проекта поддерживается импорт BIM-моделей из всех популярных САПР, а также из Microsoft Excel в виде немоделируемых элементов. Возможна работа с большими BIM-моделями. При поиске коллизий и проектных ошибок используется алгоритм, осуществляющий проверку на геометрические пересечения и дублирование элементов, соблюдение минимального расстояния между элементами, положение элементов по высоте. По результатам всех проверок формируются отчеты.
CSoft

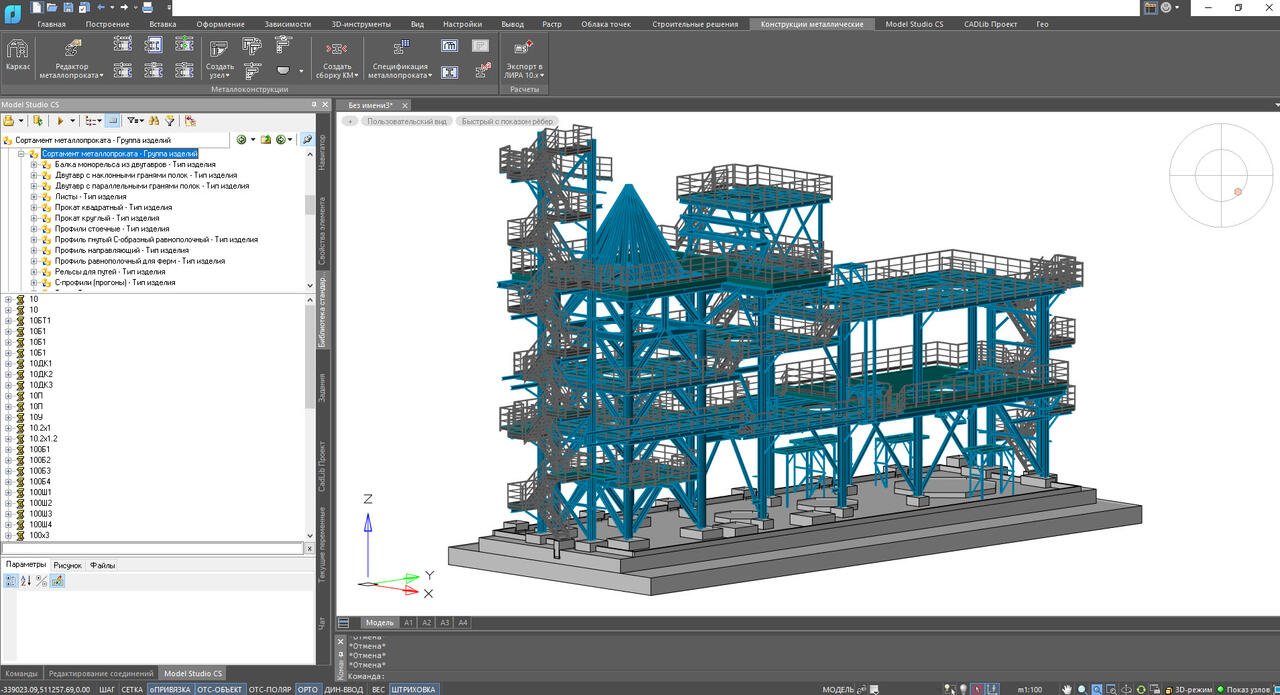

Комплексная система информационного моделирования и 3D-проектирования объектов промышленного и гражданского строительства Model Studio CS от компании CSoft Development предназначена для крупных проектных организаций с большим количеством пользователей. Система предоставляет возможности для совместной работы, включает инструменты для сбора данных из внешних ссылок. Реализован механизм поиска коллизий, в том числе связанных с соблюдением российских норм промышленной безопасности и нормативных расстояний между объектами. Программа имеет модульную структуру, где каждый из компонентов проектирования — от генплана до молниезащиты — выделен в отдельное решение.
Renga
Renga — BIM-система для комплексного проектирования всего жизненного цикла строительства, бесшовно интегрируемая с решениями 1С и включающая готовые каталоги производителей оборудования и материалов. Программа обеспечивает взаимодействие через IFC4 с расчетными и другими специализированными программами, поддерживает автоматизированное формирование спецификаций и оформление чертежей по СПДС и ISO. Renga поддерживает многопоточность, многоядерность, ресурс видеокарт, VR-очки и предоставляет открытый интерфейс API.
Аскон
«Аскон» – разработчик BIM-стандарта, предлагающий индивидуальный подбор комплексного решения для проектирования в сфере промышленного и гражданского строительства. BIM «Аскон» включает в себя программные продукты российских разработчиков и методику внедрения BIM. Существует возможность подобрать готовый комплект решений для различных специалистов.
Выделены следующие категории систем:
- Управление BIM-проектами.
- BIM для проектирования.
- BIM для прохождения экспертизы.
- BIM для строительства.
- BIM для эксплуатации.
- BIM для реконструкции.

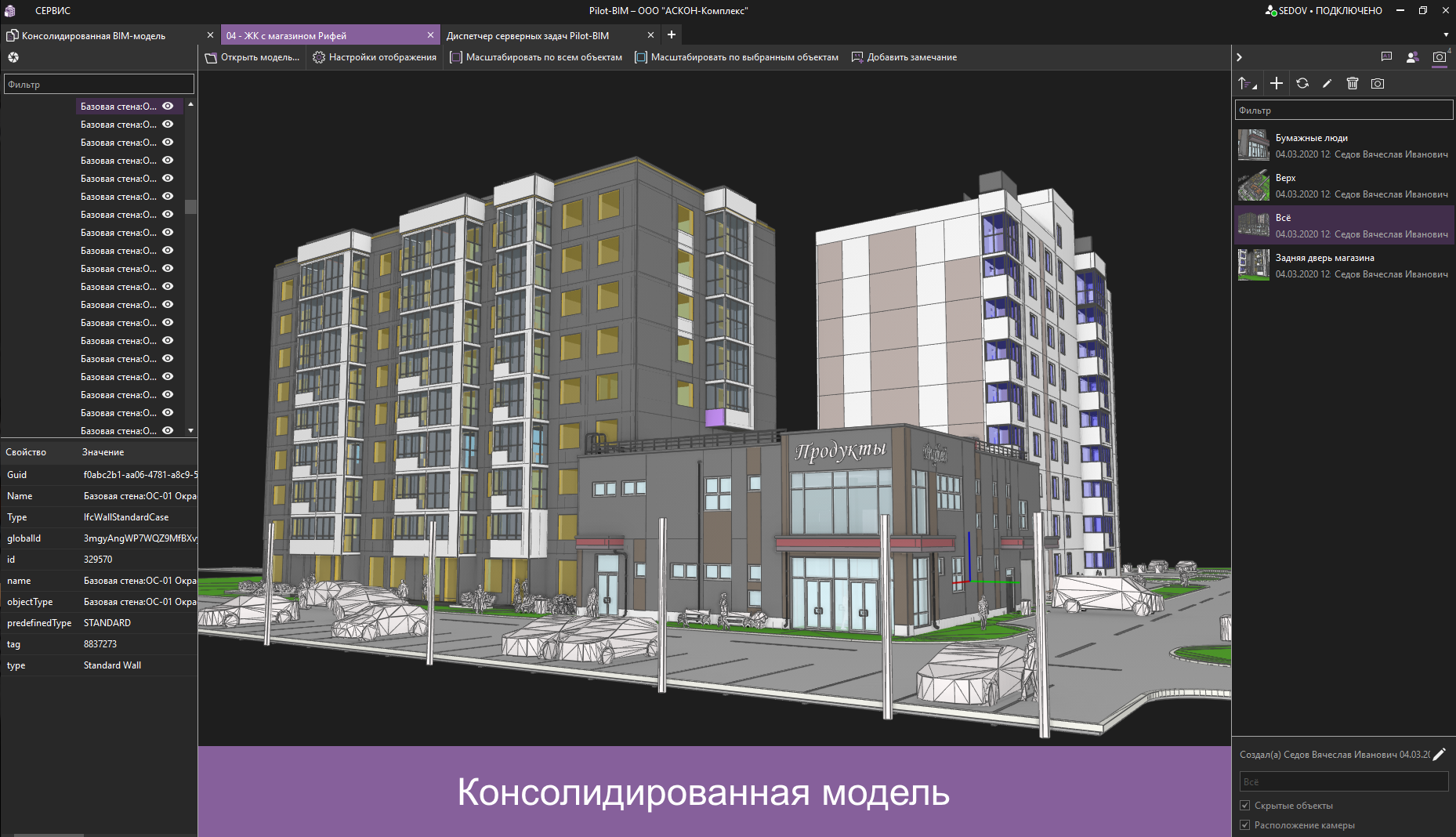

В качестве BIM-системы «Аскон» предлагает Renga, а в качестве среды общих данных — решение Pilot-BIM, позволяющее автоматизировать сборку и экспертизу консолидированной BIM-модели в мультиинструментальной среде.
Нанософт

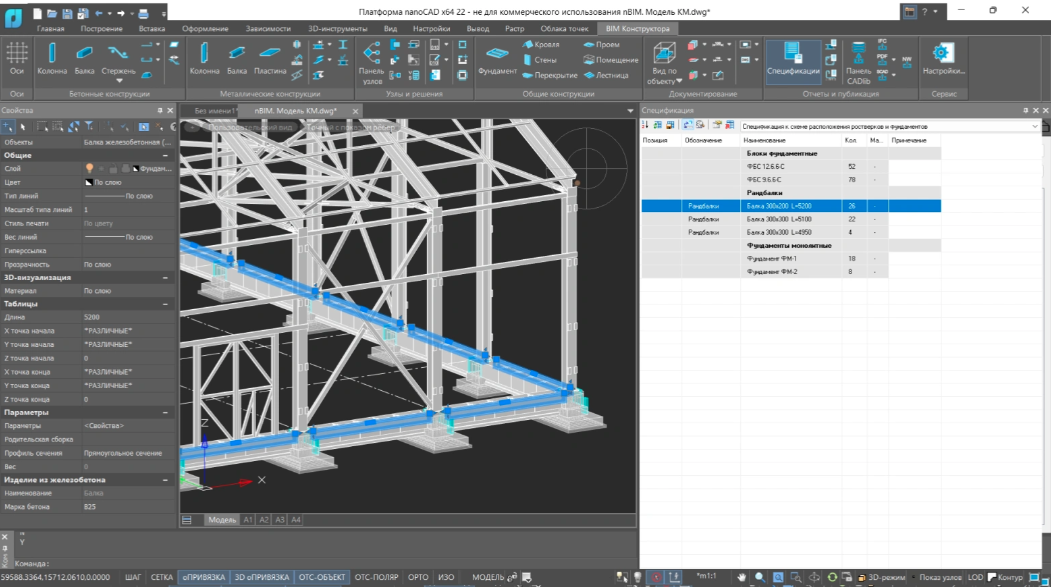

«nanoCAD BIM-Конструкции» от российского разработчика «Нанософт» — ТИМ-решение для проектирования металлических, железобетонных и деревянных конструкций зданий и сооружений в DWG-среде. Программа содержит пополняемую библиотеку типовых решений и позволяет наполнить элементы и модель практически любой информацией. Создание из информационной 3D-модели 2D-проекций и таблиц, в том числе со сложным форматированием, производится с учетом российских требований.
Резюме
С учетом тенденций в проектировании строительных объектов и закрепленной законом обязанности применения девелоперами BIM-проектирования, выбор и внедрение ТИМ-системы становится необходимостью. Согласно статистике, за первое полугодие 2024-го года число работающих с ТИМ застройщиков выросло на 17%. Высокий спрос означает, что станут появляться новые инструменты BIM-проектирования, а имеющиеся решения будут развиваться и предлагать клиентам еще более широкий функционал и удобные условия.
Поскольку большинство западных вендоров ушло с российского рынка, а с теми, кто остался, сохраняется риск прекращения поддержки или проблем с информационной безопасностью, рекомендуем обратить внимание на российские разработки. Перечисленные нами в обзоре решения не уступают импортным аналогам и гораздо более доступны по стоимости и техническому сопровождению.
