Имитационное моделирование: основные концепции, подходы и применение в анализе сложных систем

Содержание

Определение имитационного моделирования и его значение

Над моделью производятся эксперименты, позволяющие получить как можно больше данных о том, что будет происходить с объектом в тех или иных условиях, с учетом многочисленных факторов и взаимозависимостей. Полученные результаты применимы в отношении настоящего объекта, имитацией которой является изучаемая модель.

Имитация позволяет проанализировать результаты внесения изменений, протестировать разные варианты и гипотезы, наглядно оценить их эффективность. Можно выстраивать имитационные модели самых разнообразных объектов, систем и процессов – от строительства до реинжиниринга деятельности компании.

Имитационное моделирование основано на математическом моделировании и является его частным случаем. От других видов компьютерного анализа имитационное моделирование отличается тем, что вместо описания взаимосвязей между элементами исследуемого объекта выстраивается алгоритм, демонстрирующий последовательность развития процессов внутри него. Затем с помощью цифровых технологий имитируется поведение объекта в динамике за определенное время, выбранное входе моделирования. Аналитические методы ограничены возможностью реализации достаточно стандартных, простых алгоритмов, без многоуровневых взаимосвязей и зависимостей. Моделирование позволяет решать задачи повышенной сложности и учитывать нелинейные характеристики, дискретные и непрерывные элементы, случайные воздействия и другие многоаспектные факторы.

Основные концепции имитационного моделирования

Имитационная модель представляет собой совокупность правил, определяющих процессы функционирования объекта и его переходов из одного временного состояния в другое. Модель может быть представлена в виде блок-схем, диаграмм, дифференциальных уравнений и любыми другими способами, понятными для обработки программными технологиями. Описание модели нет необходимости формализовывать, рекомендуется, чтобы оно было максимально приближено к реальным терминам и условиям.

Перечислим ключевые принципы, которые нужно учитывать при создании и использовании имитационных моделей:

1. Абстракция и упрощение. Виртуальная модель должна быть по возможности простой, без деталей и взаимосвязей, которые не являются критическими и не влияют непосредственно на поведение объекта. Оставляют только важные компоненты и характеристики системы.
2. Дискретизация времени. Время разделяется на дискретные интервалы, в каждом из которых происходит некоторое действие. Это дает возможность изучать эволюцию и изменения, происходящие в системе с течением времени, и прогнозировать ее будущее поведение.
3. Стохастическое моделирование. Учитываются случайные факторы, которые могут оказать влияние на объект или процесс. Это связано с тем, что реальные объекты подвержены воздействию различных случайностей.
4. Проверка и валидация. В ходе проверки модели анализируют ее структуру и функциональность на предмет правильного отражения свойств реальной системы. Валидация – это сравнение и сопоставление результатов моделирования с реальными данными или другими моделями. Успешное прохождение валидации служит подтверждением точности и надежности модели, неуспешное инициирует внесение необходимых корректировок.
5. Проведение экспериментов. При моделировании можно ставить и проверять различные гипотезы, исследовать стратегии и решения, анализировать их результаты по интересующим параметрам. Это позволяет в конечном счете оптимизировать параметры модели.
6. Итеративный подход. Непрерывный анализ эффективности модели дает возможность пошагово уточнять и улучшать ее отдельные элементы и качество в целом. Это позволяет максимально приблизить свойства модели к характеристикам реального объекта.

Вышеизложенные правила позволяют разработать надежные модели, отражающие параметры и особенности объектов-прототипов. При имитационном моделировании важно также выбрать подход, соответствующий требуемому уровню абстракции модели и способу ее представления.

Подходы к имитационному моделированию

Выделяют три ключевых подхода к имитационному моделированию: дискретно-событийное моделирование, системная динамика и агентно-ориентированное моделирование. Они отличаются уровнем абстракции при создании модели, что обуславливает применение того или иного подхода. Каждый из них олицетворяет комплексную систему правил, представлений и приемов, на основании которых строятся модели.

Дискретно-событийное моделирование

Дискретно-событийный подход к имитационному моделированию ориентирован на бизнес-процессы и подразумевает их описание в виде последовательности отдельных событий или операций. Например, в этом подходе полет самолета из Москвы в Санкт-Петербург содержит два события: отправление и приземление. Сам процесс полета остается за скобками и воспринимается как пауза между событиями.

Дискретно-событийный метод используется для объектов, которые достаточно имитировать на среднем уровне абстракции. В нем не учитываются такие нюансы, как, например, запас топлива или траектория движения. Подход преимущественно используется в логистике, отдельных видах производства, здравоохранении, поиске рыночного равновесия, социально-экономическом развитии городов, экологических процессах.

Системная динамика

Системная динамика применяется, когда нужно оценить явление или объект в целом, без детального анализа взаимодействия отдельных его элементов или единичных событий. В рамках подхода сложные системы или объекты моделируются на высоком уровне абстракции, индивидуальные свойства и другие детали конкретных объектов не принимаются во внимание. Зато можно смоделировать и тем самым систематизировать сложные, глобальные взаимосвязи.

Модели, спроектированные при помощи системного подхода, дают общее представление об объекте и помогают выстроить стратегическое планирование. Модель представляет взаимозависимости в виде циклов обратной связи. Они описываются посредством накопителей, в роли которых выступают такие ресурсы, как материалы, знания, люди, деньги, потоки между накопителями, а также динамические элементы данных, изменяющиеся с течением времени. В рамках подхода можно задавать значения параметров и переменных.

Системная динамика обычно используется для моделирования логистики, систем массового обслуживания и других, где фигурируют потоки движения объектов.

Агентно-ориентированное моделирование

Агентно-ориентированное моделирование используется в ситуациях, когда легче и быстрее описать индивидуальное поведение каждого объекта, чем проектировать общий рабочий процесс. В отличие от двух вышеперечисленных методов, агентное моделирование помещает в центр внимания индивидуальных участников системы, учитывает их уникальные свойства и отношения. Под агентом понимается активный объект, имеющий значение для системы, характеристики которого можно определить. Агентом может быть человек, здание, компания, компьютер, продукт питания или процесс.

Между агентами устанавливаются связи, задаются параметры окружающей среды. Поведение моделируемой системы выстраивается на основе частного поведения каждого из агентов и их взаимодействия. При моделировании используются большие массивы данных, в ход идет накопленная информация, например, о покупательском поведении, сбоях в работе системы, статистике переходов по ссылкам. Агентно-ориентированное моделирование используется чаще всего для построения сложных социальных и бизнес-процессов, для решения задач, связанных с пешеходным движением, транспортом, компьютерными системами, сложного производства с большим количеством конвейеров, станков, роботов и т.д. для прогнозирования в этих сферах.

Процесс создания имитационной модели

Для создания имитационных моделей используется специализированное программное обеспечение – системы имитационного моделирования (SIM, Simulation Modeling Systems).

В обобщенном виде процесс разработки имитационной модели состоит из следующих шагов:

1. Изучение прототипа модели – реального объекта, его внутренней структуры, принципов работы, характеристик, взаимосвязей между элементами.
2. Разработка концептуальной модели, определяющей значимые для моделирования аспекты: состав и структуру объекта, свойства и связи элементов.
3. Формирование информационного пространства для моделирования, определение численных параметров функционирования объекта.
4. Выбор системы моделирования, функционал которой достаточен для реализации модели.
5. Разработка модели.
6. Тестирование и корректировка модели.

При работе с моделью рекомендуем регулярно производить анализ ее эффективности и вносить в нее модификации по мере необходимости. Кстати, для объекта может быть создано неограниченное количество имитационных моделей – это востребовано, если нужно провести много экспериментов или проверить разные гипотезы за ограниченный отрезок времени.

Применение имитационного моделирования

Имитационное моделирование, как правило, применяется для анализа сложных объектов и систем с многочисленными определенными и случайными взаимосвязями, параметрами и факторами влияния. Также этот метод актуален для динамических, быстро меняющихся объектов или систем.

Перечислим наиболее распространенные сферы применения имитационного моделирования:

• бизнес-процессы;
• системы поддержки принятия решений;
• ИТ-инфраструктура;
• дорожное движение;
• пассажиропотоки;
• логистика;
• производство;
• социальные процессы;
• маркетинг;
• цепочки поставок;
• управление проектами;
• прогнозирование и оценка финансовых рынков;
• экономика здравоохранения.

Перечисленные примеры не являются исчерпывающим списком. Сфера применения имитационного моделирования расширяется, особенно по мере распространения систем автоматизации и наращивания их функционала.

Преимущества и ограничения имитационного моделирования

Начнем с преимуществ:

1. Безопасная проверка сценариев действия даже в критических, пиковых условиях.
2. Исследование свойств реальных систем, объектов, процессов в различных условиях.
3. Прогнозирование результатов действий перед принятием решения, созданием или модификацией системы.
4. Воспроизведение процесса функционирования системы во времени с требуемым уровнем детализации.
5. Всестороннее изучение сложных, многоуровневых объектов.
6. Проверка неограниченного числа гипотез относительно поведения объекта.
7. Анализ узких мест и динамики функционирования исследуемого объекта.
8. Наглядность и интерактивность моделей.

Все эти преимущества имеют очевидную цель – значительное сокращение расходов на изучение объекта в целом или по интересующим параметрам. Физическое моделирование или натурный эксперимент требуют гораздо больше ресурсов на реализацию; внесение изменений в них также трудоемко и экономически невыгодно. Современные системы имитационного моделирования позволяют избежать крупных затрат без снижения качества анализа исследуемого объекта по совокупности интересующих параметров.

Однако, как и у каждого метода, у имитационного моделирования есть свои недостатки. Основной из них состоит в том, что этот метод не предусматривает универсальности. Каждая модель индивидуальна и ее надо разрабатывать по частным вводным данным, применение шаблонов и повторное использование модели малореализуемо. Для создания сложных моделей и последующей интерпретации их результатов аналитику нужно иметь достаточную квалификацию. Имитационное моделирование не стандартизовано, поэтому разные специалисты могут строить модели по различным принципам, и они будут отличаться. Исходные данные, используемые при создании модели, должны быть актуальными и точными – иначе результаты и выводы будут искажены. Следует также отметить, что для создания сложных и многозначных моделей могут потребоваться дополнительные навыки и знания систем имитационного моделирования.

Решения для имитационного моделирования

Вкратце расскажем про три популярных на рынке программных продукта для имитационного моделирования.

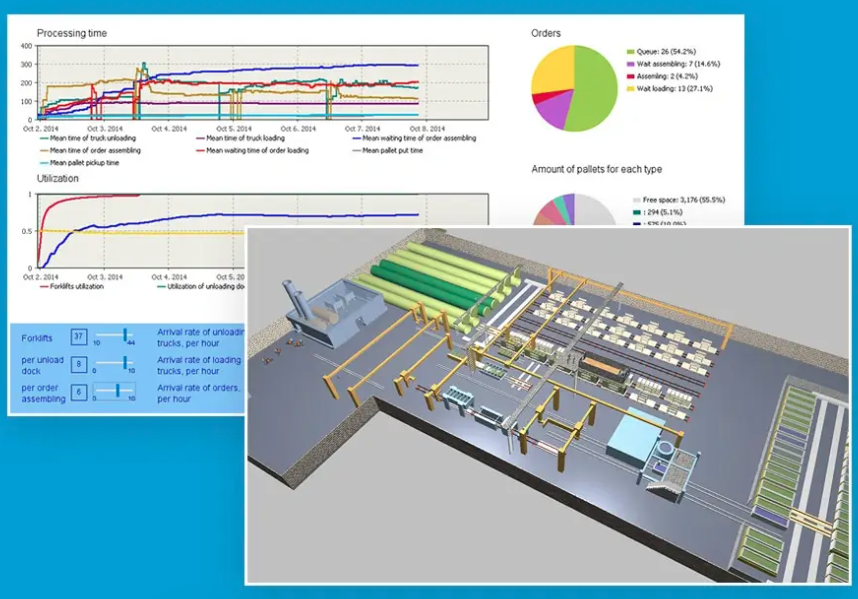

Anylogic

Доступно добавление в имитационные модели собственных 3D-моделей, изображений, CAD-чертежей и шейп-файлов. Решение включает в себя набор универсальных и отраслевых библиотек моделирования, комплекс готовых экспериментов для исследования моделей в различных срезах. Нестандартные эксперименты, объекты, библиотеки можно создавать на базе AnyLogic самостоятельно.

Интеграция с ГИС-картами позволяет учитывать местоположение, дороги, маршруты или регионы, находить заданные адреса, перемещать элементы модели по дорогам. Также доступны интеграции с ERP, MRP, BI, CRM и другими системами автоматизации.

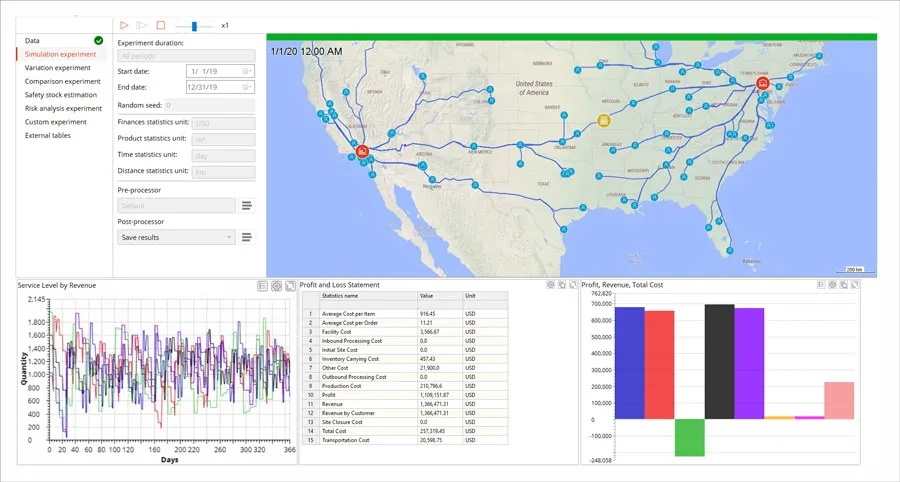

anyLogistix

Встроенный в ПО оптимизатор позволяет работать с цепями поставок любого масштаба и сложности, осуществлять их тактическое и стратегическое планирование. Доступна интеграция с ERP, S&OP и другими системами автоматизации. anyLogistix поддерживает импорт данных из Excel, СУБД и сторонних систем управления цепями поставок. Программа устанавливается на локальный компьютер или сервер.

Amalgama

Используются структурированные модели данных без визуальных подходов, встроенные алгоритмы и модули для построения логики планирования любой сложности. Предусмотрен функционал для модульного тестирования имитационных моделей. В качестве отдельных продуктов предлагаются решения MineTwin и PlantTwin для имитационного моделирования и планирования горных пород и дискретных производств соответственно. На базе Amalgama Simulation можно разработать подобные инструменты для моделирования других предметных областей.

Заключение

Развитие имитационного моделирования происходит в рамках общего курса на цифровизацию различных отраслей бизнеса. Исследовать цифровую модель, а не реальный объект или процесс, гораздо менее затратно, а поле для экспериментов и проверки любых гипотез неисчерпаемо. Новейшие технологии дают возможность максимально приблизить модели к реальным объектам: учитываются всевозможные, даже мельчайшие, особенности, детали, факторы влияния.

Высокий уровень визуализации позволяет не только аналитикам работать с имитационными моделями, но и презентовать их инвесторам, руководителям и клиентам. Интеграция систем имитационного моделирования с платформами для бизнес-анализа, технологиями ИИ и машинного обучения, интернетом вещей и прочими инструментами автоматизации предоставляет практически безграничные возможности для глубокого и качественного анализа.
