Особенности работы с обязательной маркировкой Честный ЗНАК
Виды оборудования для маркировки
Маркировочные комплексы
Маркировочные комплексы (интегрированные решения) - программно-аппаратный комплекс БИТ.IIoT (промышленный интернет вещей) обеспечивает маркировку продукции с использованием оборудования для автоматического нанесения, сериализации, агрегации и отбраковки на линии производства:
- Станция ручной агрегации: станция предназначена для ручной агрегации упаковок в короба и может быть установлена на любой горизонтальной поверхности. Она осуществляет считывание 2D кодов, ведет учет вторичных упаковок, регистрирует их агрегацию и печатает групповые этикетки на короба третичной упаковки. Станция легко встраивается в производственную линию благодаря модульной архитектуре, уменьшает роль человеческого фактора, совместима с разными типами упаковок и имеет компактные размеры.
- Станция сериализации: система для нанесения кодов маркировки на вторичную упаковку, включая линейные и двухмерные коды. Система контролирует и отбраковывает упаковку с ошибками печати, и предоставляет отчет об исполнении задания по завершении сериализации.
- Станция термотрансферной предпечати этикеток: станция для печати штрих-кодов обязательной маркировки товаров (Data Matrix и аналоги). Она позволяет наносить код на самоклеящиеся этикетки с подложкой в автоматическом режиме, а также сматывать напечатанные этикетки в рулон для дальнейшей их загрузки в аппликатор этикеток. По завершению печати формирует отчет о нанесении для ввода использованных кодов в оборот.
- Станция валидации: станция необходима для контроля качества нанесения кодов маркировки и выбраковки и списании товаров с плохим нанесением. Для удобства к системе можно приобрести пушеры, чтобы сразу выбраковывать товары. Станция валидации применяется на тех линиях, где в месте нанесения невозможно выполнить отбраковку (например, на узле перемотки).
- Станция послойной агрегации: передвижная станция агрегации спроектирована для быстрой и удобной работы по агрегированию вторичных упаковок в короба, и, при необходимости, короба – в паллеты. Верхняя камера автоматически перестраивается между слоями вторичных упаковок в коробах, она имеет широкую площадь сканирования и способна учитывать неограниченное количество слоев вторичных упаковок разных размеров. На каждом этапе оператор сможет видеть валидные и невалидные коды в слое, которые будут подсвечиваться зеленым и красным цветами на дисплее соответственно. Станция позволяет послойно считывать коды вторичных упаковок, сложенных в короба, а также печатать групповые этикетки на короб. Оборудование осуществляет контроль наполнения каждого слоя.
Бесшовная интеграция комплекса БИТ.IIoT с конфигурациями 1С и Бит.MDT (мобильный терминал данных) решает задачу маркировки в комплексе: начиная от заказа кодов маркировки и заканчивая отгрузкой маркированной продукции со склада и оформление финансовых документов.
Дополнительные устройства:
- 2D-сканеры (для считывания кодов при приемке, инвентаризации, отгрузке, агрегации (связь коробок с паллетой));
- валидаторы Data Matrix для проверки качества и соответствия кода стандартам (ISO/IEC 15415, AIM DPM);
- камеры машинного зрения для автоматической верификации наличия кода, его читаемости сканером и позиционирования на упаковке;
- терминалы сбора данных (ТСД) для работы в «поле» - на складе, в цеху.
Процесс маркировки продукции на производстве с помощью БИТ.IIoT
Маркировка молокаУчасток сериализации
Маркировка упакованной воды
Участок сериализации, процесс отбраковки
Ключевые критерии выбора оборудования
Критерий
Глубина анализа
Примеры / Рекомендации
1. Тип продукции и материалы
Форма, размер, материал поверхности (пористость, кривизна), условия эксплуатации (мороз, влага, мойка), тип
упаковки (первичная/вторичная)
- Цилиндры (колбасы): Каплеструйный (CIJ) принтер + ременной конвейер.
- Картонная коробка: Термотрансферный (ТТ) принтер + аппликатор.
- Стеклянная бутылка: Лазерный маркер или CIJ с УФ-чернилами.
- Металл: Лазерная гравировка.
2. Требуемые объемы маркировки
Пиновая и средняя производительность (шт/час, шт/смена), режим работы (непрерывный, сменный)
- < 1 000 ед./день: ТТ принтер.
- 1 000 - 10 000 ед./день: Промышленный ТТ принтер или малый CIJ принтер.
- > 10 000 ед./день: Промышленный CIJ или лазер + автоматическая линия.
3. Скорость и производительность
Скорость конвейера (м/мин), время нанесения кода на единицу, необходимость печати «на лету». Синхронизация
скорости принтера и линии
Высокоскоростные линии (>100 м/мин): CIJ принтеры. Проверьте максимальную скорость печати принтера на
требуемом размере кода
4. Надежность и обслуживание
Среднее время наработки на отказ (MTBF), доступность запчастей, стоимость и периодичность ТО, квалификация
сервисных инженеров в регионе
- Надежность: Ведущие бренды.
- Сервис: Заключайте SLA с поставщиком.
- Простота: Наличие понятного интерфейса, легкость замены расходников.
5. Интеграция
Совместимость с текущим оборудованием линии (конвейер, упаковщик), ERP/учетной системой (1С), ГИС «Честный ЗНАК»
(через API), ЭДО
Обязательное требование к поставщику ПО: сертифицированная интеграция с ГИС «Честный ЗНАК». Проведите тест-драйв
интеграции
6. Бюджет и Стоимость Владения (TCO)
- Капитальные затраты (CapEx): Цена оборудования.
- Операционные затраты (OpEx): Расходники (риббоны, чернила, растворители, этикетки), сервис, электроэнергия, простои.
- Расчет TCO: (CapEx + Сумма OpEx за N лет) / Кол-во напечатанных кодов.
- CIJ: Высокий OpEx (чернила).
- Лазер: Низкий OpEx, высокий CapEx.
- ТТ: Умеренный CapEx и OpEx.
Оцените преимущества запуска маркировки с «Первый Бит»:
- Комплексный подход — внедряем маркировку «под ключ»: от регистрации в ЧЗ до технической поддержки.
- Модульность — вы можете приобрести готовое решение или его часть – это зависит от задачи.
- Контроль на каждом этапе — сопровождаем вас и ваших сотрудников на каждом этапе внедрения маркировки.
- Техническая поддержка — вы получаете обслуживание оборудования и софта на производственной линии, быструю замену и ремонт при необходимости.
- Быстрое внедрение — собираем наше решение на конвейере меньше чем за сутки.
- Гибкость решения — обеспечиваем мобильность и взаимозаменяемость оборудования в случае увеличения объемов производства или непредвиденных поломках.
Практические аспекты внедрения
Этапы выбора и тестирования, и как следствие - минимизация рисков:
Детальный аудит
Детальный аудит - не только тип товара и скорость линии, но и температура/влажность в цеху, вибрация, наличие пыли/аэрозолей, доступное пространство, персонал для обслуживания.
Техническое задание
Техническое задание - документ со всеми требованиями (техническими, интеграционными, законодательными), как основа для сравнения коммерческих предложений по внедрению и интеграции оборудования или маркировочного комплекса.
Пилотный проект
Пилотный проект (тест-драйв) - обязателен! Запросите оборудование на тест на 1-2 недели и проверьте:
- Качество кода после всех этапов (заморозка, мойка, транспортировка).
- Считываемость разными сканерами (в т.ч. потребительскими смартфонами).
- Надежность работы в ваших условиях 24/7.
- Реальную скорость и процент брака.
- Простоту замены расходников и базового ТО.
- Бесшовность интеграции с вашей ERP и ГИС «Честный ЗНАК».
Настройка, обучение, сервис и поддержка
- Профессиональная установка и настройка гарантирует правильную работу с первого дня. Особенно критично для CIJ и лазеров.
- Комплексное обучение персонала: не только операторов («как нажать кнопку»), но и технологов (настройка шаблонов), механиков (базовое ТО), ИТ-специалистов (интеграция, ПО).
- Сервисный контракт (SLA): четкие сроки реакции (4/8/24 часа), выезд инженера, наличие гарантийного и постгарантийного запаса запчастей. Удаленный мониторинг оборудования поставщиком - большой плюс.
- Техническая поддержка: доступность консультаций по настройке, ПО, работе с ГИС.
Кейсы и примеры успешного внедрения
Маркировка канистр на линии
Автоматическое нанесение и сериализация с выбраковкой.

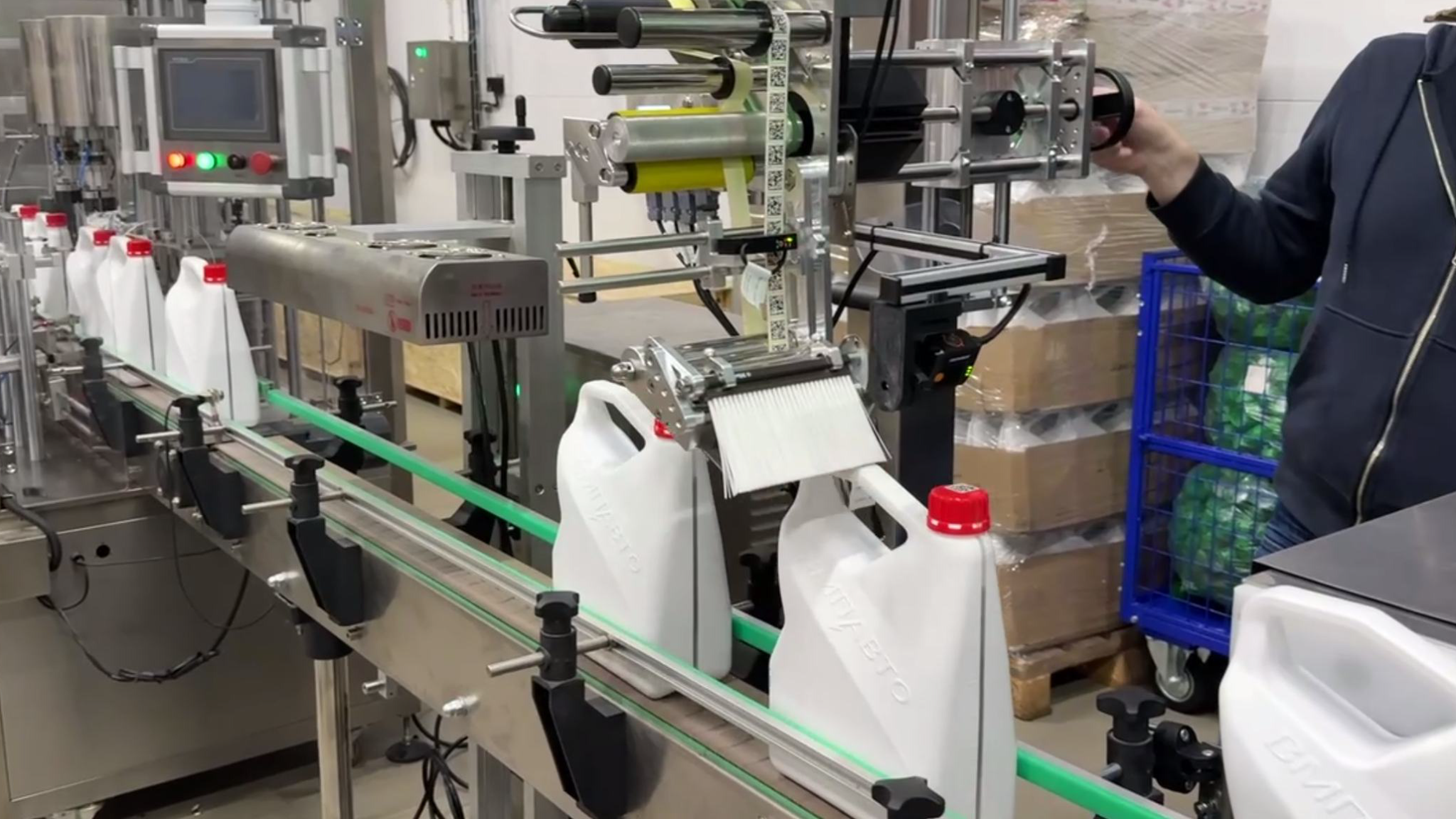

Рис.1. Линия маркировки канистр
- Печать КМ на станции предпечати БИТ.MDT с использованием принтера TSC mb340с онлайн контролем.
- Нанесение через аппликатор на конвейере на крышку.
- Сериализация через станцию БИТ.IIoT с камерой машинного зрения, шкаф управления, панель оператора и пушер (для выбраковки нечитаемых этикеток).
- Агрегация в короба через станцию БИТ.IIoT, считыватель кодов, ручное нанесение транспортной упаковки на короб.
- Агрегация в палеты при помощи ТСД и принтера.
Линия маркировки «комаров» (малые упаковки)
Прямое нанесение на упаковку и поштучная агрегация.

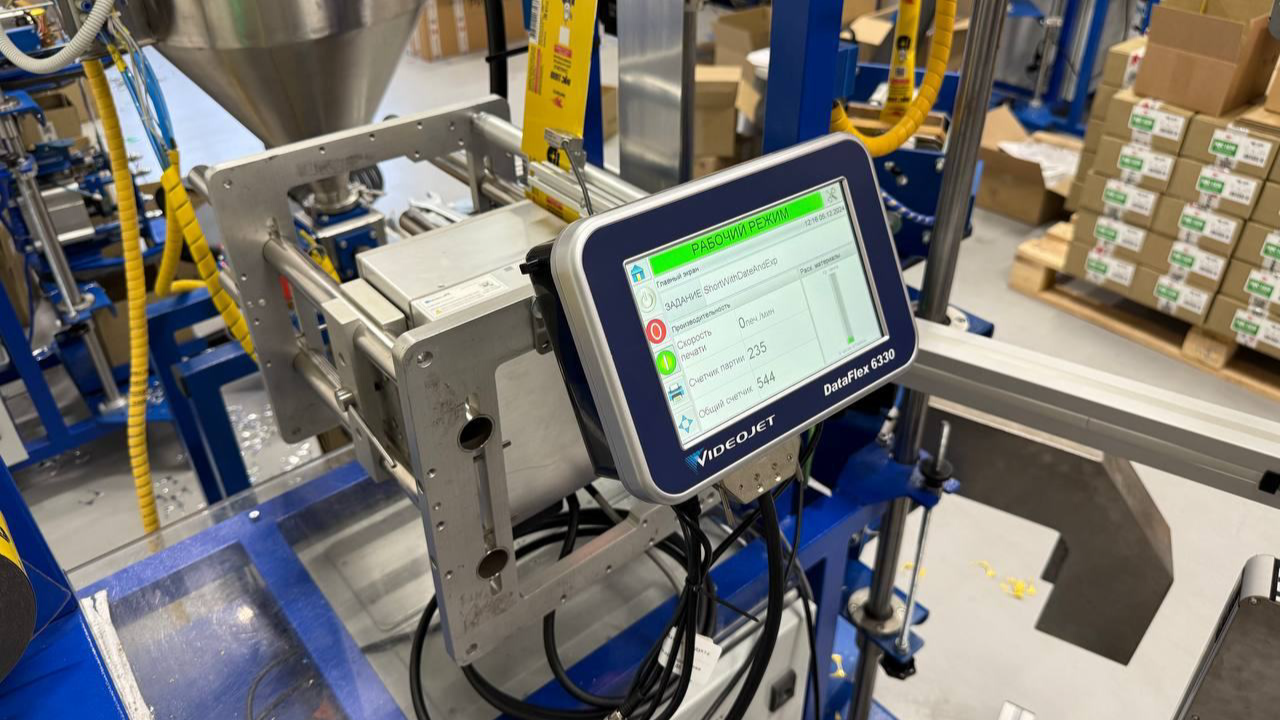

Рис.2. Линия маркировки малых упаковок
- Нанесение — прямая печать на упаковку с помощью термотрансферного принтера.
- Валидация через станцию валидации БИТ.IIoT с камерой машинного зрения, шкаф управления, панель оператора.
- Поштучная агрегация в короб через станцию агрегации БИТ.IIoT, считыватель кодов, изъятие единичных кодов с помощью ТСД.
- Агрегация в палеты с помощью ТСД + принтера.
Рекомендации по выбору оптимального решения
Введите чек-лист для комплексной оценки
- Законодательства — поддерживает ли актуальные требования ГИС «Честный ЗНАК» для вашей категории товара? Есть ли сертификаты у ПО?
- Технологии печати — соответствует ли она материалу упаковки, условиям эксплуатации, требованиям к долговечности кода?
- Производительности — покрывает ли оборудование пиковые нагрузки с запасом 15-20%?
- Интеграции — подтверждена ли совместимость оборудования с вашей ERP, конвейером, ГИС? Есть ли готовые API у ПО?
- Надежности и ТСО — какова наработка на отказ, стоимость расходных материалов за год, условия сервиса? Рассчитан ли ТСО на 3-5 лет?
- Поддержки и обучения — входит ли в стоимость? Есть ли русскоязычная техподдержка?
- Масштабируемости — можно ли легко нарастить производительность или добавить новые функции (верификацию, агрегацию)?
Взаимодействие с поставщиками и интеграторами
- Выбирайте партнеров, а не продавцов — ищите компании с опытом внедрения в вашей отрасли, собственными инженерами и сервисом (например «Первый Бит»). Запросите референсы;
- Технико-коммерческое предложение — требуйте детализацию — точные модели оборудования, полный список ПО, все расходники, стоимость всех услуг (доставка, установка, настройка, обучение), условия гарантии и SLA;
- Переговоры по ТСО — торгуйтесь не только по цене оборудования, но и по стоимости расходников и сервисных контрактов. Рассматривайте лизинг.
Планируйте заранее перспективы обновления и масштабирования
- Модульность — выбирайте системы, позволяющие добавлять аппликаторы, дополнительные принтеры, камеры верификации, сканеры агрегации без замены ядра;
- Программная гибкость — ПО должно позволять легко добавлять новые типы продукции, изменять шаблоны кодов, формировать новые отчеты;
- Облачные решения — тренд на управление парком оборудования, мониторинг расходников и предиктивный сервис через облачные платформы поставщиков;
- Импортозамещение — учитывайте риски с поставкой запчастей и расходников для импортного оборудования. Изучайте российские аналоги (где они есть и конкурентоспособны) и условия локализации производства вендорами;
- Бюджетирование будущего — закладывайте в финансовый план ежегодные затраты на ТО, расходники, а также возможность модернизации через 3-5 лет.
Заключение
Выбор оборудования для цифровой маркировки — это стратегическое решение, определяющее не только соответствие закону, но и эффективность, прозрачность и рентабельность вашего бизнеса на годы вперед. Не поддавайтесь соблазну купить самое дешевое решение «чтобы было».
Правильно подобранное и внедренное оборудование для маркировки — это не затраты, а инструмент для снижения потерь, автоматизации рутинных операций, защиты от подделок и фальсификата, построения доверительных отношений с потребителем и, в конечном итоге, повышения прибыльности вашего бизнеса в эпоху «Честного ЗНАКа».
Компания «Первый Бит» предлагает комплексное решение для маркировки на производстве - от подбора оборудования, настройки и интеграции ПО - до автоматизации склада готовой продукции.
