Основные типы штрих-кодов
Эволюция штрих-кодов — это гонка за информационной емкостью, надежностью и миниатюризацией. От примитивных линейных кодов 1940-х до сложных, способных нести криптозащиту, 2D-матриц - путь продиктован запросами глобализации и контролем распространения контрафакта.
В настоящее время особую популярность приобрели линейные (1D) и 2D штрих-коды:

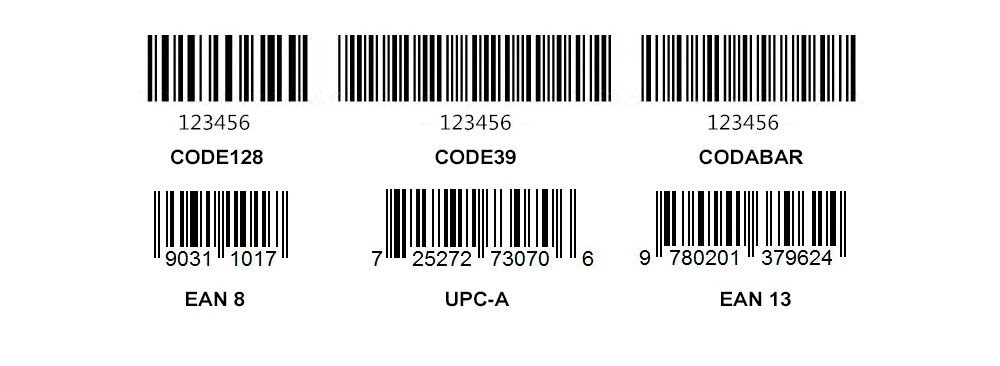

Линейные (1D) штрих-коды
Принцип работы линейных (полосковых) штрих-кодов - кодирование информации в ширине параллельных темных полос (штрихов) и светлых промежутков (пробелов). Считывание одномерное, по горизонтали.Ключевые виды и стандарты:
- UPC (Universal Product Code). 12 цифр, доминирует в США/Канаде. Пример: продукты питания.
- EAN-13 (European Article Number). 13 цифр, мировой стандарт розничной торговли (страна, производитель, товар, контрольный символ). Пример: большинство товаров в супермаркете.
- Code 128. Высокая плотность, кодирует всю ASCII таблицу (цифры, буквы, символы). Применяется в логистике, складском учете (транспортные этикетки SSCC).
- Code 39. Старый стандарт, кодирует цифры и заглавные латинские буквы. Используется в индустриальных приложениях.

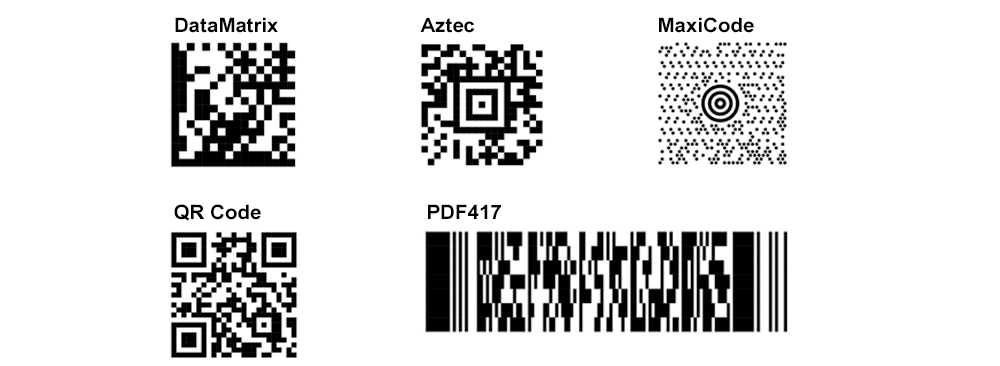

2D штрих-коды
Принцип работы - кодирование информации в двух измерениях (по вертикали и горизонтали) с помощью матрицы темных и светлых элементов (пикселей, модулей). Считывание оптическое (камеры) с распознаванием всей матрицы. Содержат служебные зоны для позиционирования и коррекции ошибок.Основные типы 2D штрих-кодов:
- QR-код (Quick Response). Самый узнаваемый из 2D-кодов. Три квадратных позиционных маркера в углах, упрощающая определение кода камерами смартфонов, сканерами ШК и ТСД. Его преимущества, это очень высокая емкость (до 4296 цифр, 7089 цифр в «Binary» режиме), высокая скорость декодирования, поддержка кириллицы (UTF-8), массовая поддержка мобильными устройствами. Требует большего минимального размера для надежности (от ~2х2 см), имеет меньшую устойчивость к локальным повреждениям в центре по сравнению с DataMatrix.
- DataMatrix (Дата Матрикс). Квадратная или прямоугольная матрица. L-образный «шаблон поиска» («finder pattern») по левому и нижнему краю и «часовой узор» («timing pattern») по противоположным краям для определения размера и ориентации. Его самые важные достоинства, это исключительная компактность (минимальный размер от 0,5х0,5 мм), высокая плотность данных (до 3116 цифр в символе 144x144), выдающаяся отказоустойчивость к повреждениям поверхности (до 30% потери площади), поддержка международных стандартов (ISO/IEC 16022). Дата Матрикс менее узнаваем для рядового потребителя и требует более качественных принтеров и сканеров.
- PDF417. Код состоит из нескольких рядов штрих-кодов. Большая емкость (до 2710 цифр), возможность печати на матричных принтерах. К его недостаткам стоит отнести большие физические размеры (высота значительно больше ширины), относительно медленное сканирование, меньшая устойчивость к повреждениям, чем у DataMatrix/QR.
- Aztec Code. Код с центральной «мишенью» («bullseye») для позиционирования. Не требует свободной зоны вокруг кода (quiet zone), имеет хорошую плотность. Менее распространен, чем QR/DataMatrix, особенно в промышленности. Используется в основном на транспортных билетах (авиа, ж/д).
- MaxiCode. Фиксированный размер (1 дюйм), шестиугольные модули. Специально разработан для скоростной сортировки посылок (например, UPS).
Сравнение возможностей 1D и 2D-кодов
- 1D. Практический предел - 20-30 символов (артикул, цена). Не подходит для уникальной идентификации единицы товара.
- 2D (DataMatrix). До 3116 цифровых символов или 2335 буквенно-цифровых. Позволяет закодировать уникальный идентификатор товарной единицы (GTIN + серийный номер), криптографический ключ (крипточасть, или криптохвост), дополнительные данные (срок годности, номер партии, ссылки). Это фундамент для сквозной прослеживаемости.
- 1D. Требует значительной длины для кодирования даже малого объема данных. Минимум 2-4 см в длину.
- 2D (DataMatrix). Высокая информационная плотность. Может быть нанесен на очень маленькие поверхности (таблетки, микросхемы, ювелирные изделия) - от 0,5х0,5 мм до 1x1 мм для простых кодов при использовании высокоточной лазерной маркировки. Важно для фармацевтики, косметики, электроники.
- 1D. Практически нулевая избыточность. Любое значительное повреждение вдоль оси сканирования (разрыв, пятно, сгиб) фатально. Нет механизмов коррекции ошибок
- 2D (DataMatrix). Встроенная коррекция ошибок по алгоритму Рида-Соломона (ЕСС 200). Позволяет восстановить информацию даже при повреждении до 25-30% площади кода (грязь, царапины, надрывы, частичное выцветание). Уровень коррекции настраивается. Риск неверного считывания - менее 1 на 10 миллионов.
- 1D. Требует точной ориентации сканера вдоль оси кода (обычно горизонтальной). Чувствителен к углу, расстоянию, скорости движения.
- 2D (DataMatrix). Omni-directional считывание. Сканирование под любым углом (0-360°). Работает с движущимися конвейерами (до 3 м/с и выше). Устойчив к искажениям перспективы. Может считываться обычными камерами смартфонов с хорошим освещением и ПО (приложение «Честный ЗНАК»).
- 1D. Минимальная защита. Легко скопировать и напечатать. Нет механизмов проверки подлинности самого кода.
- 2D (DataMatrix). Криптографическая защита. Ключевой элемент в «Честном ЗНАКе» - криптохвост, уникальная цифровая подпись, генерируемая Центром развития перспективных технологий (ЦРПТ). При сканировании код проверяется на подлинность через обращение к централизованной базе данных ГИС МТ (Государственная информационная система маркировки товаров). Невозможно подделать без доступа к закрытым ключам системы. Поврежденный код все равно можно проверить на легитимность, если считана его часть с криптохвостом.
Причины вытеснения линейных штрихкодов
- Экспоненциальный рост объема данных. Современная логистика и регулирование (особенно в сфере FMCG (товары повседневного спроса), фармацевтики, табака) требуют уникальной идентификации каждой отдельной единицы товара, а не типа или партии. Нужно кодировать не только GTIN, но и серийный номер, срок годности, номер производственной партии, криптографический ключ. 1D-коды физически неспособны на это.
- 2D (DataMatrix). Криптографическая защита. Ключевой элемент в «Честном ЗНАКе» - криптохвост, уникальная цифровая подпись, генерируемая Центром развития перспективных технологий (ЦРПТ). При сканировании код проверяется на подлинность через обращение к централизованной базе данных ГИС МТ (Государственная информационная система маркировки товаров). Невозможно подделать без доступа к закрытым ключам системы. Поврежденный код все равно можно проверить на легитимность, если считана его часть с криптохвостом.
- Требования сквозной прослеживаемости. Системы типа «Честный ЗНАК», IoT (интернет вещей), блокчейн-трекинг требуют возможности быстро и точно фиксировать перемещение каждой товарной единицы от производителя через все звенья логистики (склады, дистрибуция) до конечной продажи и даже утилизации. 2D-код, это цифровой паспорт товара.
- Развитие сенсоров и ПО. Массовое распространение недорогих высококачественных камер в смартфонах и промышленных сканерах сделало считывание 2D-кодов быстрым, дешевым и доступным. Мощные процессоры легко справляются с декодированием сложных матриц.
- Борьба с контрафактом и серым импортом. Возможность внедрения криптозащиты и мгновенной онлайн-проверки легитимности товара через государственную базу данных - главное оружие против подделок, которое предоставляют 2D-коды. 1D-коды для этой задачи бесполезны.
- Оптимизация процессов. 2D-коды позволяют автоматизировать процессы приемки, инвентаризации, продажи с большей скоростью и точностью, сокращая человеческие ошибки и издержки.
Требования системы Честный ЗНАК к кодам маркировки
Почему выбран DataMatrix
Практика реализации маркировки с DataMatrix
Примеры внедрения
Табак. Первая обязательная категория (2019). DataMatrix наносится преимущественно лазером на пачку (выжигание слоя фольги/краски) или высококачественной этикеткой. Ключевая задача - обеспечить стойкость к истиранию и влаге.
Лекарства. DataMatrix наносится на первичную упаковку (блистер, флакон) лазером или каплеструйной печатью, и на вторичную (коробка) этикеткой. Критична точность и чистота нанесения на малые площади.
Обувь. DataMatrix на этикетке-петельке или вшитой RFID-метке (гибридное решение). Необходимо обеспечение сохранности этикетки при эксплуатации обуви.
Шины и покрышки. DataMatrix наносится на резину методом лазерной гравировки или на этикетку. Требуется устойчивость к агрессивным средам.
Молочная продукция (с 2023). Основной метод - термотрансферная печать на пленке. Сложности - печать на влажной/жирной поверхности, морозостойкость этикетки.
Взаимодействие участников на основе DataMatrix
Производитель/Импортер. Регистрируется в ГИС МТ, получает в ЦРПТ пулы кодов (GTIN+SN), наносит DataMatrix на товар/упаковку, передает сведения о вводе в оборот в систему. Отвечает за качество кода и его соответствие товару.
Логистика/Склад. Сканирует DataMatrix при приемке, перемещении, отгрузке. Фиксирует статус товара в цепочке. Использует промышленные сканеры.
Ритейл. Сканирует DataMatrix на кассе при продаже. Кассовая система (ОФД) отправляет запрос в ГИС МТ. Ключевые статусы ответа:
Введен в оборот производителем → Продажа разрешена → Чек печатается с отметкой [М+].
Уже выведен из оборота (продан/списан) → Продажа блокируется (подозрение на подделку/кражу/ошибку).
Потребитель. Может проверить легальность товара через мобильное приложение «Честный ЗНАК», отсканировав DataMatrix. Получает информацию о товаре (при наличии).
Проблемы и вызовы внедрения DataMatrix
Проблемы и вызовы внедрения DataMatrix
Будущее маркировки и развитие системы
Расширение охвата - вовлечение новых категорий товаров, подлежащих маркировке (легкая промышленность, фототовары, шины, молочная продукция, велосипеды, БАДы, парфюм, УМТ - уже маркируются; перспектива - стройматериалы, электроника, книги).
Технологические тренды
Гибридные метки. DataMatrix + RFID/UHF. DataMatrix, как визуальный, недорогой, человекочитаемый (со сканером или камерой телефона) вид маркировки для кассы и проверки потребителем. RFID - для скоростной автоматической инвентаризации на складе (в магазине) без визуального контакта. Актуально для премиум-товаров, логистики паллет.
Углубление аналитики. Использование Big Data и ИИ в ГИС МТ для анализа товаропотоков, выявления аномалий (например, нехарактерно высокие продажи в регионе, повторная активация списанных кодов), прогнозирования дефицита/излишков.
Блокчейн. Эксперименты с распределенным хранением хэшей транзакций движения товара для повышения устойчивости и прозрачности системы, снижения рисков централизованного сбоя или атаки на ЦРПТ.
Дополненная реальность (AR). Использование DataMatrix как «якоря» для вывода дополнительной информации о товаре (состав, история производства, рецепты) через приложение.
Эволюция DataMatrix
Новые данные. Возможность кодирования информации об углеродном следе, условиях хранения, рецептуре (для питания).
Динамические коды. Технологии печати, позволяющие «активировать» или «деактивировать» часть информации в коде (например, срок годности при вскрытии упаковки).
Нано-маркировка. Развитие лазерных технологий для создания микроскопических DataMatrix кодов (менее 100x100 микрон) для нанесения на микросхемы, драгоценности, защищенные документы.
